Załącznik nr 1
WARUNKI WIDOCZNOŚCI PRZEJAZDÓW I PRZEJŚĆ

A.1.

Minimalne odległości w metrach punktu obserwacyjnego na drodze od przejazdu lub przejścia określa tabela nr 1.

Tabela nr 1

Projektowana dopuszczalna
prędkość ruchu na drodze w km/h
Odległość punktu obserwacyjnego
[m]
100 140
80 100
70 80
60 60

2. Odległość punktu obserwacyjnego na drodze od przejazdu lub przejścia powinna wynosić minimum 60 m, z tym że dla dróg zakładowych odległość ta może być zmniejszona do 35 m, a przy przejściach - do 5 m.


B.1.

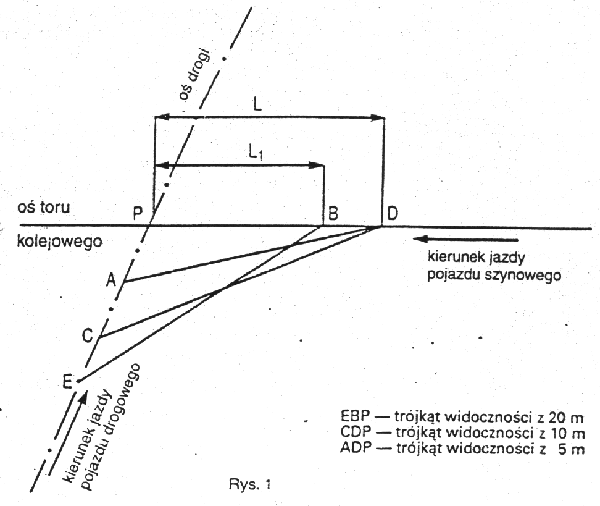

Warunki widoczności przejazdu kategorii D przedstawia rys. 1.

2. W zwykłych warunkach atmosferycznych czoło zbliżającego się pojazdu szynowego, a co najmniej latarnie sygnałowe jego czoła, powinno być widoczne z drogi z odległości 20 m (punkt E), mierzonej od skrajnej szyny po osi jezdni, przez cały czas zbliżania się pojazdu szynowego do przejazdu.

3. Z punktu E czoło pojazdu szynowego powinno być widoczne począwszy od punktu B. W miarę zbliżania się pojazdu drogowego do przejazdu odcinek widoczności pojazdu szynowego powinien się zwiększyć, tak aby z odległości 10 m od skrajnej szyny (punkt C) czoło pojazdu szynowego było widoczne co najmniej od punktu D. Widoczność pojazdu szynowego z drogi ustala się dla obu stron przejazdu, a w razie wprowadzenia na drodze ruchu jednokierunkowego widoczność ustala się od strony, z której nadjeżdżają pojazdy.

4. Widoczność pojazdu szynowego należy sprawdzić w warunkach zbliżonych do tych, w jakich znajdują się użytkownicy drogi. Obserwację czoła zbliżającego się pojazdu szynowego przeprowadza się z wysokości 1-1,2 m nad osią pasa ruchu drogi.

5. W przypadkach uzasadnionych warunkami miejscowymi, jeżeli przejazd znajdujący się na skrzyżowaniu linii kolejowej z drogami określonymi w § 13 rozporządzenia nie odpowiada warunkom określonym w ust. 2, czoło pojazdu szynowego powinno być widoczne z drogi co najmniej z odległości 5 m od skrajnej szyny (punkt A) na całym odcinku L, począwszy od punktu D. Przy przejazdach takich należy ustawić z obu stron przejazdu:
1) przy torze kolejowym wskaźnik "W6a",
2) przy drodze znak drogowy "Stop".
Ponadto na drodze o nawierzchni bitumicznej należy namalować poziome linie zatrzymania pojazdu.

6. Długość odcinków widoczności czoła pojazdu szynowego z drogi L oraz L1, zgodnie z oznaczeniami podanymi na rysunku 1, określa się według wzorów podanych w tabeli nr 2.

Tabela nr 2

  dla przejazdów przez
Określenie odcinków
w metrach
jeden tor dwa tory
L L = 5,5 Vmax L = (5,5 + 0,25d) Vmax
L1 L1 = 3,6 Vmax L1 = (3,6 + 0,07d) Vmax

gdzie:
Vmax - największa dozwolona prędkość pojazdów szynowych na danej linii kolejowej w km/h,
d - odległość między osiami torów w m.

7. Do obliczenia długości L oraz L1 należy przyjmować jako Vmax prędkość nie mniejszą niż 40 km/h na kolejach normalnotorowych i 25 km/h na kolejach wąskotorowych, nawet jeżeli największa dozwolona prędkość na danej linii byłaby mniejsza.

8. Jeżeli przy zbliżaniu się pojazdów szynowych do przejazdu największa dozwolona prędkość nie jest osiągana, zarząd kolei określi dla danego przejazdu długości L oraz L1 odpowiadające rzeczywistej największej prędkości pojazdu szynowego przy zbliżaniu się do przejazdu, z uwzględnieniem ust. 7.

9. Wielkości podane w ust. 1-6 dotyczą przejazdów, których kąt skrzyżowania jest nie mniejszy niż 60o oraz przy których znak "krzyż św. Andrzeja" jest ustawiony w odległości 5 m od skrajnej szyny toru. Jeżeli odległość tego znaku od skrajnej szyny toru jest większa niż 5 m, odległość L należy zwiększyć o 0,25 Vmax, a L1 o 0,07 Vmax - na każdy metr zwiększonej odległości ustawienia znaku. Jeżeli kąt skrzyżowania wynosi mniej niż 60o, na każde 5o poniżej 60o odległość 20 m (odcinek EP), przy ustalaniu L1 od strony kąta ostrego, należy zwiększyć o 1 m.


C.1.

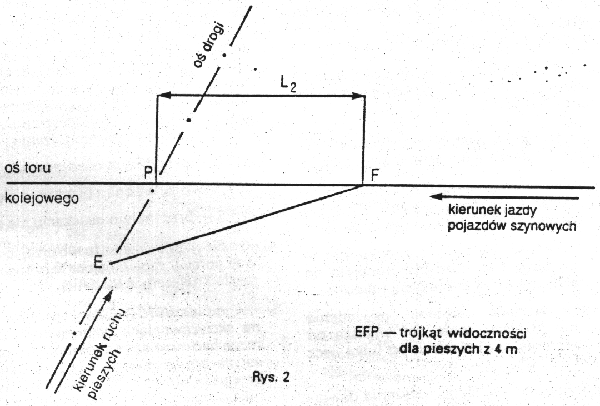

Warunki widoczności przejścia użytku publicznego kategorii E bez urządzenia zabezpieczającego obsługiwanego na miejscu przedstawia rys. 2.

2. W zwykłych warunkach atmosferycznych latarnie sygnałowe czoła zbliżającego się pojazdu szynowego powinny być widoczne z obu stron przejścia, z odległości co najmniej 4 m, mierząc od skrajnych szyn toru, przez cały czas zbliżania się pojazdu szynowego do przejścia, począwszy od punktu E. Długość odcinka widoczności L2, mierzoną od osi przejazdu, określa się według wzoru:

L2 = 3 Vmax

gdzie:
Vmax - największa dozwolona prędkość pojazdów szynowych na danej linii kolejowej w km/h.
Przy wyznaczeniu odległości L2 stosuje się przepisy ust. 7 i 8 części B.
