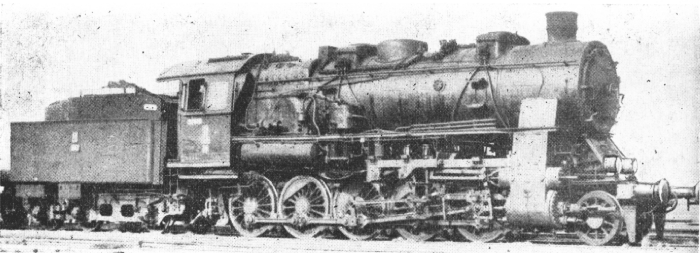

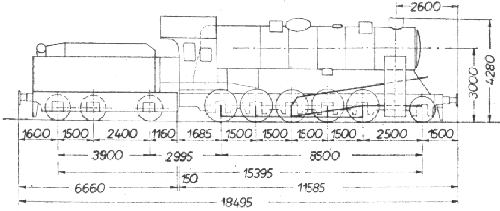

Parowóz serii Ty1

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
150
80 0 25 (15) 0 25
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii Ty1

L.p.
1 Dawna seria niemiecka 5820-21
2 Seria tendra 20C1
3 Układ osi 1-5-0
4 Największa dopuszczalna szybkość [km/h] 65
5 Średnice cylindrów [mm] 3 x 570
6 Skok tłoków [mm] 660
7 Nadciśnienie w kotle [kG/cm2] 14
8 Powierzchnia rusztu [m2] 3,90
9 Wymiary rusztu (dług x szer) [m] 2,50x1,56
10 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 14,19
11 Średnica zewn. płomieniówek i grubość ścianek [mm] 44,5/2,5
12 Odległość między ścianami sitowymi [mm] 4 800
13 Liczba płomieniówek [szt] 189
14 Powierzchnia ogrzewalna płomieniówek [m2] 133,22
15 Średnica zewn. płomienic i grubość ścianek [mm] 133/4
16 Liczba płomienic [szt] 34
17 Powierzchnia ogrzewalna płomienic [m2] 64,05
18 Powierzchnia ogrzewalna odparowująca całkowita [m2] 191,46
19 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] 38/4
20 Powierzchnia ogrzewalna przegrzewacza [m2] 68,42
21 Zawartość wody w kotle [m3] *) 8,43
22 Przestrzeń parowa kotła [m3] *) 3,19
23 Ciężar kotła bez urządzeń i osprzętu [kG] 21 700
24 Ciężar kotła z urządzeniami i osprzętem [kG] 29 300
25 Zawartość wody w skrzyni wodnej [m3] 20
26 Zawartość węgla w skrzyni węglowej [T] 6
27 Średnica kół napędnych [mm] 1 400
28 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

1 000
-
29 Całkowity ciężar parowozu w stanie próżnym [kG] 87 270
30 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw

11 500
13 300
13 500
11 900
13 300
13 300
31 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw

13 200
16 400
16 600
16 700
16 400
16 400
32 Całkowity ciężar parowozu w stanie służbowym [kG] 95 700
33 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 82 500
34 Ciężar parowozu z tendrem w stanie:
- próżnym [kG]
- służbowym [kG]

106 870
141 300
35 Całkowity ciężar parowozu z tendrem w stanie służbowym na metr toru [T/m] 7,56
36 Typ hamulca Knorr
37 Rok budowy 1918-1921

*) Przy poziomie wody 150 mm ponad skrzynią ogniową
