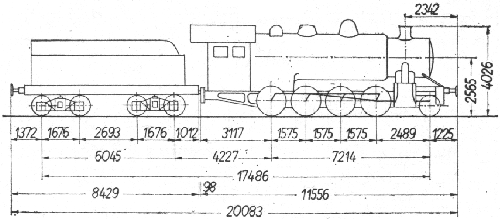

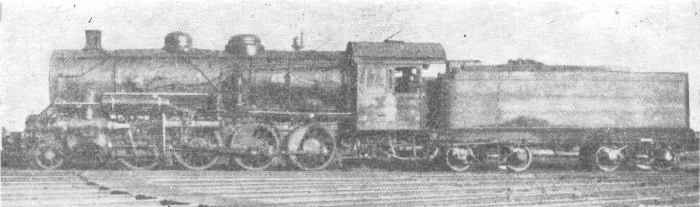

Parowóz serii Tr20

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
150
127 0 21 0 3
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii Tr20

L.p.
1 Dawna seria niemiecka 5637
2 Seria tendra 21D20
3 Układ osi 1-4-0
4 Największa dopuszczalna szybkość [km/h] 65
5 Średnice cylindrów [mm] 2 x 535
6 Skok tłoków [mm] 715
7 Nadciśnienie w kotle [kG/cm2] 13,5
8 Powierzchnia rusztu [m2] 2,97
9 Wymiary rusztu (dług x szer) [m] 3,108 x 0,952
10 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 15,84
11 Średnica zewn. płomieniówek i grubość ścianek [mm] 51/2,5
12 Odległość między ścianami sitowymi [mm] 4 158**)
4 139***)
13 Liczba płomieniówek [szt] 190
14 Powierzchnia ogrzewalna płomieniówek [m2] 90,85**)
90,00***)
15 Średnica zewn. płomienic i grubość ścianek [mm] 133/4
16 Liczba płomienic [szt] 26
17 Powierzchnia ogrzewalna płomienic [m2] 42,50**)
42,20***)
18 Powierzchnia ogrzewalna odparowująca całkowita [m2] 157,34**)
156,3***)
19 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] 38/4
20 Powierzchnia ogrzewalna przegrzewacza [m2] 39,00
21 Zawartość wody w kotle [m3] *) 6,30
22 Przestrzeń parowa kotła [m3] *) 2,2
23 Ciężar kotła bez urządzeń i osprzętu [kG] 14 500
24 Ciężar kotła z urządzeniami i osprzętem [kG] 24 000
25 Zawartość wody w skrzyni wodnej [m3] 21
26 Zawartość węgla w skrzyni węglowej [T] 7
27 Średnica kół napędnych [mm] 1 420
28 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

820
-
29 Całkowity ciężar parowozu w stanie próżnym [kG] 69 300
30 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw

7 000
13 600
13 500
14 300
13 700
31 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw

8 400
16 400
16 700
17 500
16 600
32 Całkowity ciężar parowozu w stanie służbowym [kG] 75 600
33 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 67 200
34 Ciężar parowozu z tendrem w stanie:
- próżnym [kG]
- służbowym [kG]

96 300
130 600
35 Całkowity ciężar parowozu z tendrem w stanie służbowym na metr toru [T/m] 6,50
36 Typ hamulca Westinghouse
37 Rok budowy 1919-1922

*) Przy poziomie wody 150 mm ponad skrzynią ogniową

**) dla kotła oryginalnego
***) dla kotła zastępczego
