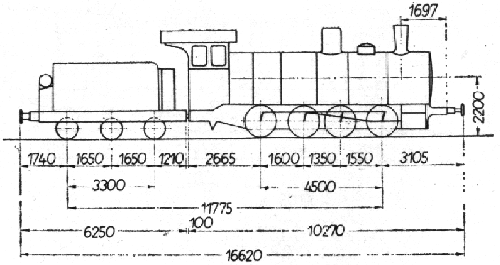

Parowóz serii Tp2

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
?
? ? ? ?
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii Tp2

L.p.
1 Dawna seria niemiecka 557-8
2 Seria tendra 12C1
3 Układ osi 0-4-0
4 Największa dopuszczalna szybkość [km/h] 45
5 Średnice cylindrów [mm] 570/750
6 Skok tłoków [mm] 630
7 Nadciśnienie w kotle [kG/cm2] 12
8 Powierzchnia rusztu [m2] 2,29
9 Wymiary rusztu (dług x szer) [m] 2,290 x 1,000
10 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 10,33
11 Średnica zewn. płomieniówek i grubość ścianek [mm] 51/2,5
12 Odległość między ścianami sitowymi [mm] 4 100
13 Liczba płomieniówek [szt] 218
14 Powierzchnia ogrzewalna płomieniówek [m2] 129,00
15 Średnica zewn. płomienic i grubość ścianek [mm] -
16 Liczba płomienic [szt] -
17 Powierzchnia ogrzewalna płomienic [m2] -
18 Powierzchnia ogrzewalna odparowująca całkowita [m2] 139,43
19 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] -
20 Powierzchnia ogrzewalna przegrzewacza [m2] -
21 Zawartość wody w kotle [m3] *) 4,85
22 Przestrzeń parowa kotła [m3] *) 2,15
23 Ciężar kotła bez urządzeń i osprzętu [kG] 13 300
24 Ciężar kotła z urządzeniami i osprzętem [kG] 17 000
25 Zawartość wody w skrzyni wodnej [m3] 12
26 Zawartość węgla w skrzyni węglowej [T] 7
27 Średnica kół napędnych [mm] 1 250
28 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

-
-
29 Całkowity ciężar parowozu w stanie próżnym [kG] 52 250
30 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw

11 000
9 800
9 900
12 300
31 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw

13 600
12 300
13 800
14 700
32 Całkowity ciężar parowozu w stanie służbowym [kG] 54 400
33 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 57 400
34 Ciężar parowozu z tendrem w stanie:
- próżnym [kG]
- służbowym [kG]

69 450
90 300
35 Całkowity ciężar parowozu z tendrem w stanie służbowym na metr toru [T/m] 5,33
36 Typ hamulca parowy,
Knorr, Westinghouse
37 Rok budowy 1908-1912

*) Przy poziomie wody 150 mm ponad skrzynią ogniową
