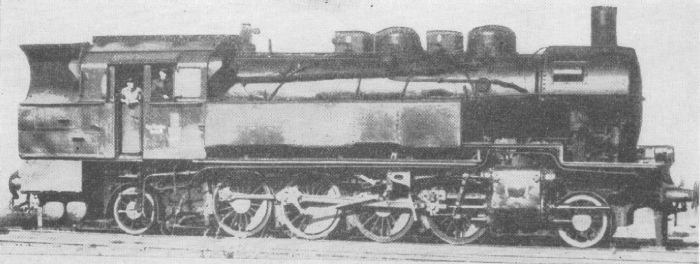

Parowóz serii TKt2

Układ osi
<-Przód - Tył ->		 min.promień
łuku toru
120
80 0 (15) (15) 0 80
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii TKt2

L.p.
1 Dawna seria niemiecka 955-12
2 Układ osi 1-4-1
3 Największa dopuszczalna szybkość [km/h] 70
4 Średnice cylindrów [mm] 2 x 600
5 Skok tłoków [mm] 660
6 Nadciśnienie w kotle [kG/cm2] 12
7 Powierzchnia rusztu [m2] 2,56
8 Wymiary rusztu (dług x szer) [m] 2,61 x 0,98
9 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 13,89
10 Średnica zewn. płomieniówek i grubość ścianek [mm] 44,5/2,5
11 Odległość między ścianami sitowymi [mm] 4 700
12 Liczba płomieniówek [szt] 111
13 Powierzchnia ogrzewalna płomieniówek [m2] 65,00
14 Średnica zewn. płomienic i grubość ścianek [mm] 133/4
15 Liczba płomienic [szt] 26
16 Powierzchnia ogrzewalna płomienic [m2] 47,97
17 Powierzchnia ogrzewalna odparowująca całkowita [m2] 126,86
18 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] 38/4
19 Powierzchnia ogrzewalna przegrzewacza [m2] 50,28
20 Zawartość wody w kotle [m3] *) 5,55
21 Przestrzeń parowa kotła [m3] *) 2,83
22 Ciężar kotła bez urządzeń i osprzętu [kG] 17 900
23 Ciężar kotła z urządzeniami i osprzętem [kG] 22 000
24 Zawartość wody w skrzyni wodnej [m3] 14,0
25 Zawartość węgla w skrzyni węglowej [T] 4,5
26 Średnica kół napędnych [mm] 1 350
27 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]
1 000
1 000
28 Całkowity ciężar parowozu w stanie próżnym [kG] 79 950
29 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw
13 200
12 700
14 400
14 500
15 300
17 300
30 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw
14 900
15 700
17 500
18 400
18 400
19 100
31 Całkowity ciężar parowozu w stanie służbowym [kG] 104 000
32 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 70 000
33 Całkowity ciężar parowozu stanie służbowym na metr toru [T/m] 7,16
35 Typ hamulca Knorr
36 Rok budowy 1918-1934

*) Przy poziomie wody 150 mm ponad skrzynią ogniową
