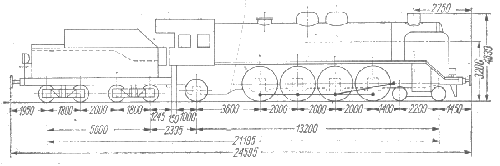

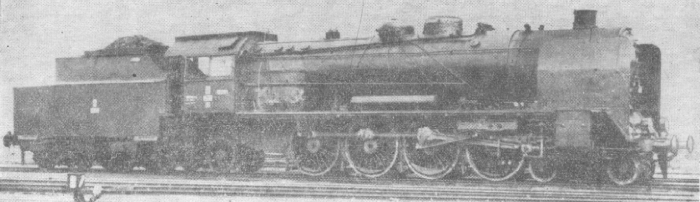

Parowóz serii Pu29

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
150
100 100 0 (15) 30 0 100
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii Pu29

L.p.
1 Dawna seria niemiecka -
2 Seria tendra 32D29
3 Układ osi 2-4-1
4 Największa dopuszczalna szybkość [km/h] 100
5 Średnice cylindrów [mm] 2 x 630
6 Skok tłoków [mm] 700
7 Nadciśnienie w kotle [kG/cm2] 15
8 Powierzchnia rusztu [m2] 4,95
9 Wymiary rusztu (dług x szer) [m] 2,780 x 1,780
10 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 18,50
11 Średnica zewn. płomieniówek i grubość ścianek [mm] 70/3,5
12 Odległość między ścianami sitowymi [mm] 6 500
13 Liczba płomieniówek [szt] 103
14 Powierzchnia ogrzewalna płomieniówek [m2] 132,0
15 Średnica zewn. płomienic i grubość ścianek [mm] 159/4,5
16 Liczba płomienic [szt] 26
17 Powierzchnia ogrzewalna płomienic [m2] 80,00
18 Powierzchnia ogrzewalna odparowująca całkowita [m2] 230,50
19 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] 30/3
20 Powierzchnia ogrzewalna przegrzewacza [m2] 86,8
21 Zawartość wody w kotle [m3] *) 11,00
22 Przestrzeń parowa kotła [m3] *) 4,6
23 Ciężar kotła bez urządzeń i osprzętu [kG] 30 000
24 Ciężar kotła z urządzeniami i osprzętem [kG] 38 500
25 Zawartość wody w skrzyni wodnej [m3] 32
26 Zawartość węgla w skrzyni węglowej [T] 10
27 Średnica kół napędnych [mm] 1 850
28 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

860
1200
29 Całkowity ciężar parowozu w stanie próżnym [kG] 102 800
30 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw
- VII zestaw

10 200
10 200
14 000
13 600
14 000
14 000
16 000
31 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw
- VII zestaw

11 600
11 600
18 150
18 150
18 150
18 150
18 000
32 Całkowity ciężar parowozu w stanie służbowym [kG] 113 800
33 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 72 600
34 Ciężar parowozu z tendrem w stanie:
- próżnym [kG]
- służbowym [kG]

129 300
182 300
35 Całkowity ciężar parowozu z tendrem w stanie służbowym na metr toru [T/m] 7,48
36 Typ hamulca Westinghouse'a
37 Rok budowy 1930

*) Przy poziomie wody 150 mm ponad skrzynią ogniową
