Parowóz serii Pm36

Uwaga: Kursujący obecnie parowóz Pm36 nie posiada otuliny opływowej

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
150
80 80 0 (15) 0 100



Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii Pm36

L.p.
1 Dawna seria niemiecka 18 6
2 Seria tendra 32D36
3 Układ osi 2-3-1
4 Największa dopuszczalna szybkość [km/h] 130
5 Średnice cylindrów [mm] 2 x 530
6 Skok tłoków [mm] 700
7 Nadciśnienie w kotle [kG/cm2] 18
8 Powierzchnia rusztu [m2] 3,85
9 Wymiary rusztu (dług x szer) [m] 2,413 x 1,600
10 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 15,00
11 Średnica zewn. płomieniówek i grubość ścianek [mm] 57/2,75
12 Odległość między ścianami sitowymi [mm] 6 000
13 Liczba płomieniówek [szt] 113
14 Powierzchnia ogrzewalna płomieniówek [m2] 110,0
15 Średnica zewn. płomienic i grubość ścianek [mm] 143/4,5
16 Liczba płomienic [szt] 30
17 Powierzchnia ogrzewalna płomienic [m2] 76,00
18 Powierzchnia ogrzewalna odparowująca całkowita [m2] 201,00
19 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] 35/3,5
20 Powierzchnia ogrzewalna przegrzewacza [m2] 71,2
21 Zawartość wody w kotle [m3] *) 8,20
22 Przestrzeń parowa kotła [m3] *) 3,40
23 Ciężar kotła bez urządzeń i osprzętu [kG] 22 800
24 Ciężar kotła z urządzeniami i osprzętem [kG] 30 000
25 Zawartość wody w skrzyni wodnej [m3] 32
26 Zawartość węgla w skrzyni węglowej [T] 9
27 Średnica kół napędnych [mm] 2 000
28 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

1000
1250
29 Całkowity ciężar parowozu w stanie próżnym [kG] 85 800
30 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw

10 000
10 000
13 200
13 000
13 200
15 400
31 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw
- V zestaw
- VI zestaw

12 500
12 500
17 200
17 200
17 200
17 400
32 Całkowity ciężar parowozu w stanie służbowym [kG] 94 000
33 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 51 600
34 Ciężar parowozu z tendrem w stanie:
- próżnym [kG]
- służbowym [kG]

112 300
161 500
35 Całkowity ciężar parowozu z tendrem w stanie służbowym na metr toru [T/m] 6,78
36 Typ hamulca Westinghouse'a
37 Rok budowy 1937

*) Przy poziomie wody 150 mm ponad skrzynią ogniową

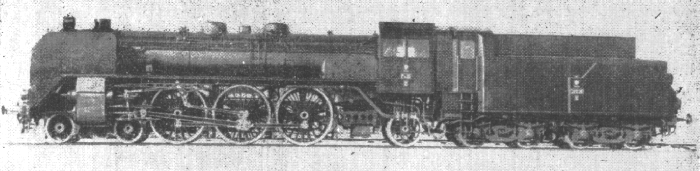

Parowóz pasażerski, do pociągów pospiesznych serii Pm36

Parowóz pasażerski, do pociągów pospiesznych opływowy serii Pm36
