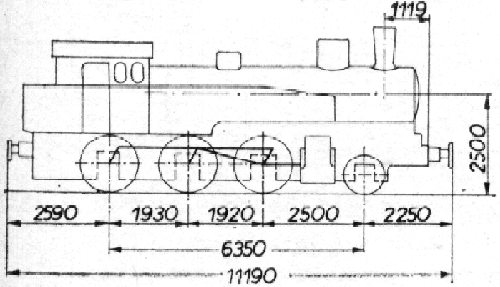

Parowóz serii OKi1

Układ osi
<-Przód - Tył ->
min.promień
łuku toru
?
? ? ? ?
Oś toczna lub oś wózka
Oś napędna
(dowiązana)
Oś silnikowa
(z korbowodem)
50 Przesuwność osi w mm
(10) zwężenie obrzeża w mm

Dane techniczne parowozu serii OKi1

L.p.
1 Dawna seria niemiecka 740-3
2 Układ osi 1-3-0
3 Największa dopuszczalna szybkość [km/h] 80
4 Średnice cylindrów [mm] 2 x 480
5 Skok tłoków [mm] 630
6 Nadciśnienie w kotle [kG/cm2] 12
7 Powierzchnia rusztu [m2] 1,73
8 Wymiary rusztu (dług x szer) [m] 1,75 x 0,99
9 Powierzchnia ogrzewalna skrzyni ogniowej [m2] 8,70
10 Średnica zewn. płomieniówek i grubość ścianek [mm] 44,5/2,5
11 Odległość między ścianami sitowymi [mm] 4 000
12 Liczba płomieniówek [szt] 209
13 Powierzchnia ogrzewalna płomieniówek [m2] 104,27
14 Średnica zewn. płomienic i grubość ścianek [mm] -
15 Liczba płomienic [szt] -
16 Powierzchnia ogrzewalna płomienic [m2] -
17 Powierzchnia ogrzewalna odparowująca całkowita [m2] 112,97
18 Średnica zewn. rurek przegrzewacza i grubość ścianek [mm] -
19 Powierzchnia ogrzewalna przegrzewacza [m2] -
20 Zawartość wody w kotle [m3] *) 4,4
21 Przestrzeń parowa kotła [m3] *) 1,6
22 Ciężar kotła bez urządzeń i osprzętu [kG] 8 300
23 Ciężar kotła z urządzeniami i osprzętem [kG] 12 200
24 Zawartość wody w skrzyni wodnej [m3] 7,4
25 Zawartość węgla w skrzyni węglowej [T] 2,5
26 Średnica kół napędnych [mm] 1 500
27 Średnica kół tocznych:
- z przodu [mm]
- z tyłu [mm]

1 000
-
28 Całkowity ciężar parowozu w stanie próżnym [kG] 48 300
29 Obciążenie resorów jednej osi w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw

13 400
12 700
12 000
13 500
30 Nacisk osi na szyny w stanie służbowym [kG]
- I zestaw
- II zestaw
- III zestaw
- IV zestaw

15 600
15 700
15 300
16 000
31 Całkowity ciężar parowozu w stanie służbowym [kG] 62 600
32 Całkowity ciężar przyczepny (napędny) w stanie służbowym [kG] 47 400
33 Całkowity ciężar parowozu stanie służbowym na metr toru [T/m] 5,60
35 Typ hamulca Knorr
36 Rok budowy 1903-1910

*) Przy poziomie wody 150 mm ponad skrzynią ogniową
