Ogrzewanie zamknięć nastawczych

Rys. 1. Umiejscowienie urządzenia do ogrzewania zamknięć nastawczych typu EGH -1.

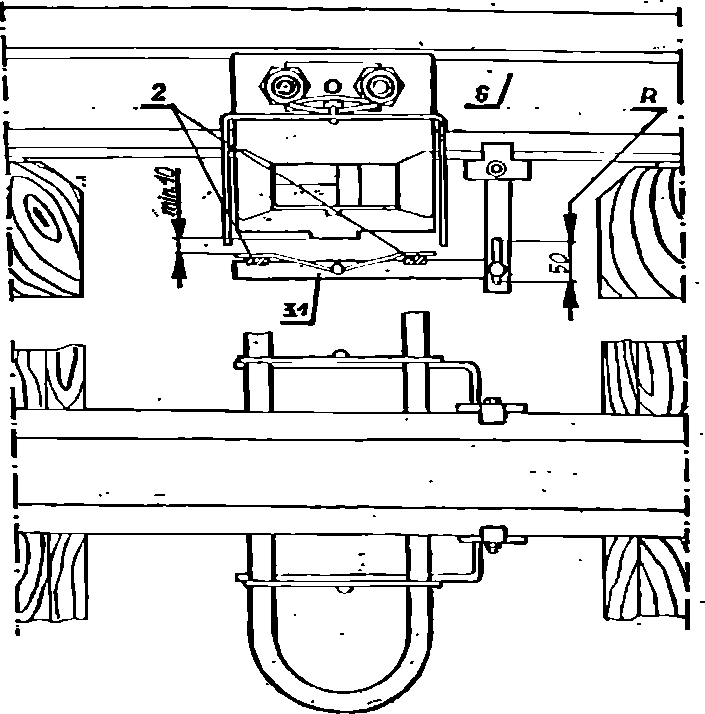

Rys. 2. Mocowanie urządzenia ogrzewania zamknięcia nastawczego do opornicy typu EGH -1.

Rys. 3 Ogrzewanie zamknięcia nastawczego płytą grzewczą typu EGA-4.

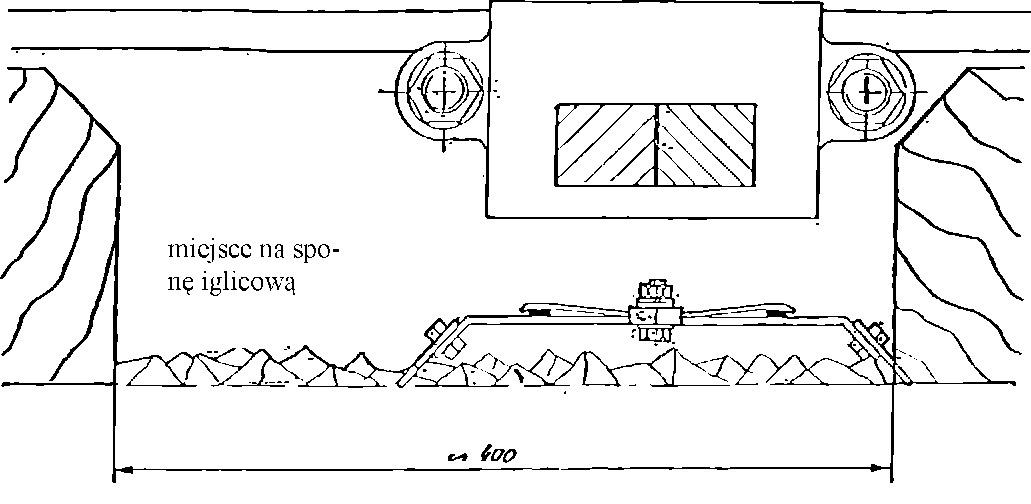

Rys. 4 Sposób ułożenia płyty grzewczej typu EGA- 4 pod zamknięciem nastawczym.

Rys. 5 Ogrzewanie zamknięcia nastawczego typu K. Lokalizacja otworów na grzejniki EG-50 w drążku suwakowym. U góry suwak lewy, u dołu suwak prawy.

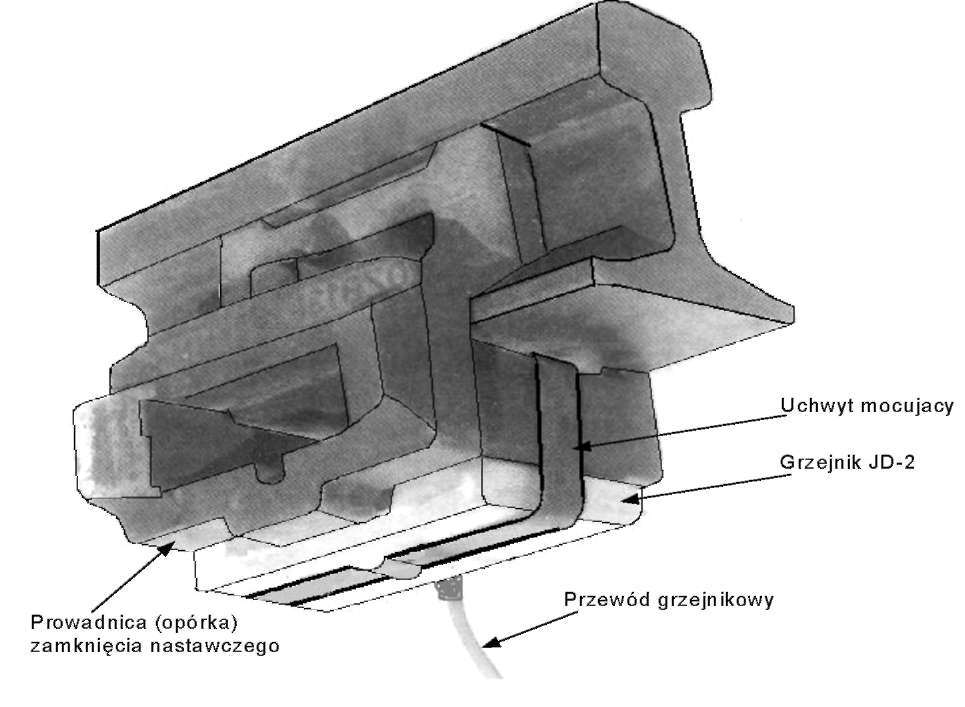

Rys. 6. Przykład mocowania grzejnika JD 2 pod zamknięciem nastawczym.

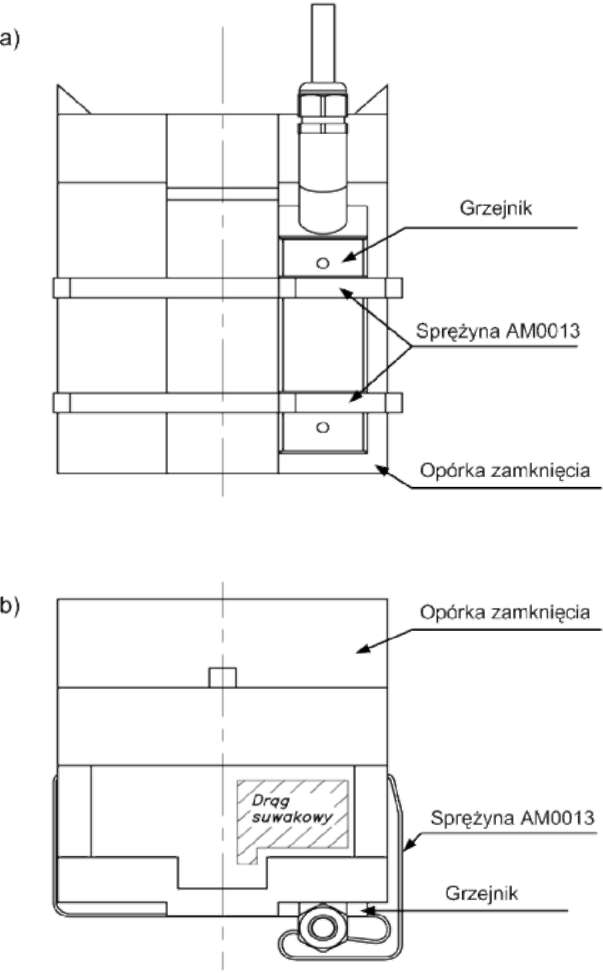

Rys. 7. Sposób mocowania grzejnika GZN - 01.

a) widok od spodu zamknięcia nastawczego,

b) widok z boku zamknięcia nastawczego
