Załacznik 2

Rodzaje grzejników w urządzeniach eor

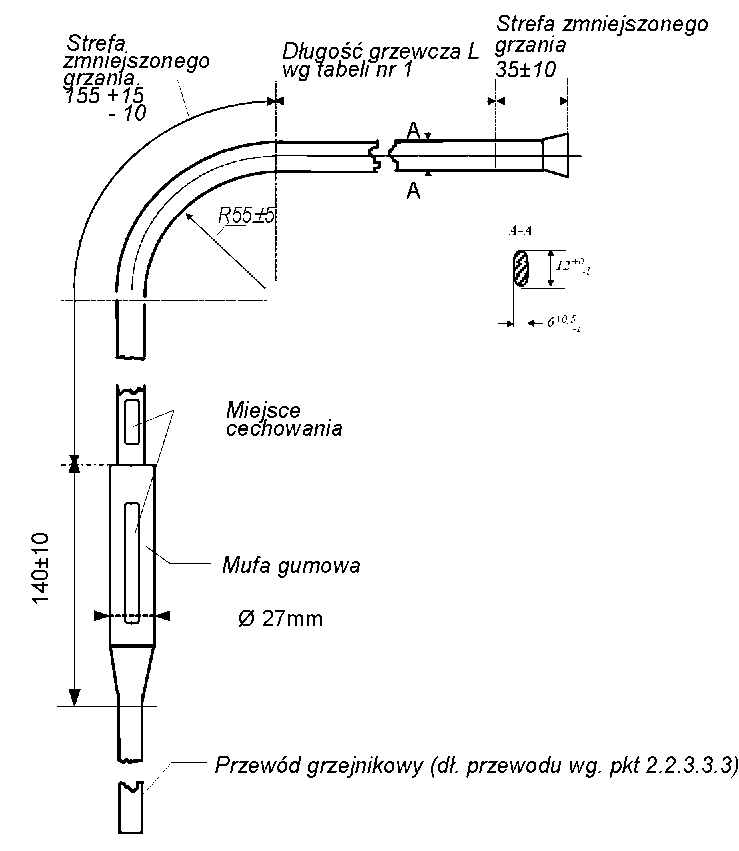

Rys. 1. Grzejnik opornicowy z długim ramieniem i mufą gumową.

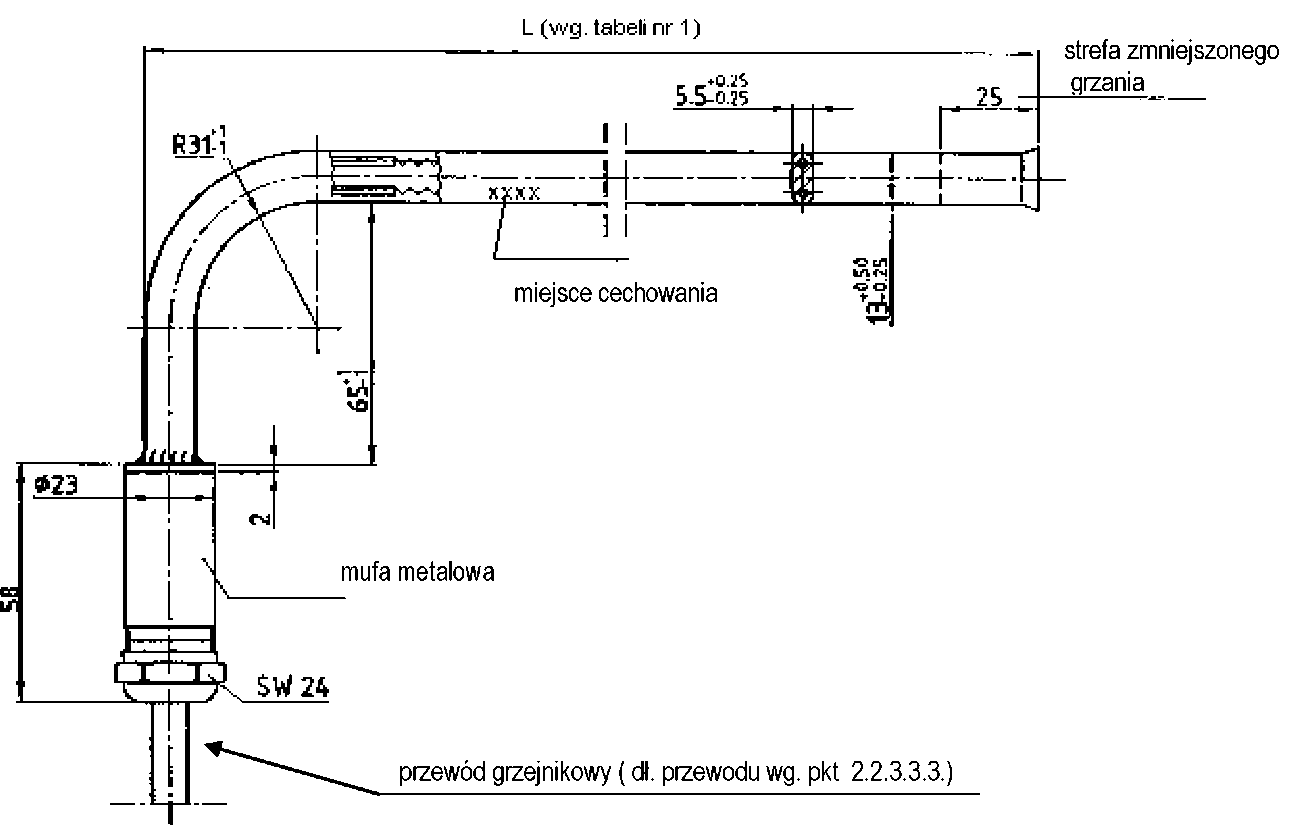

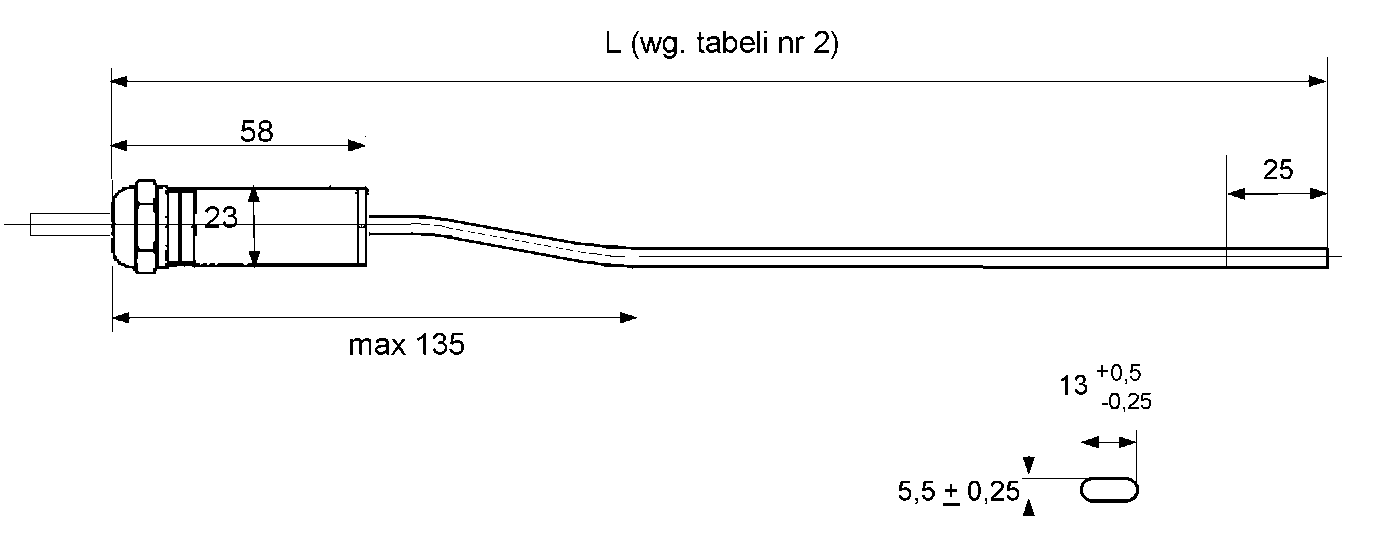

Rys. 2. Grzejnik opornicowy z krótkim ramieniem i mufą metalową.

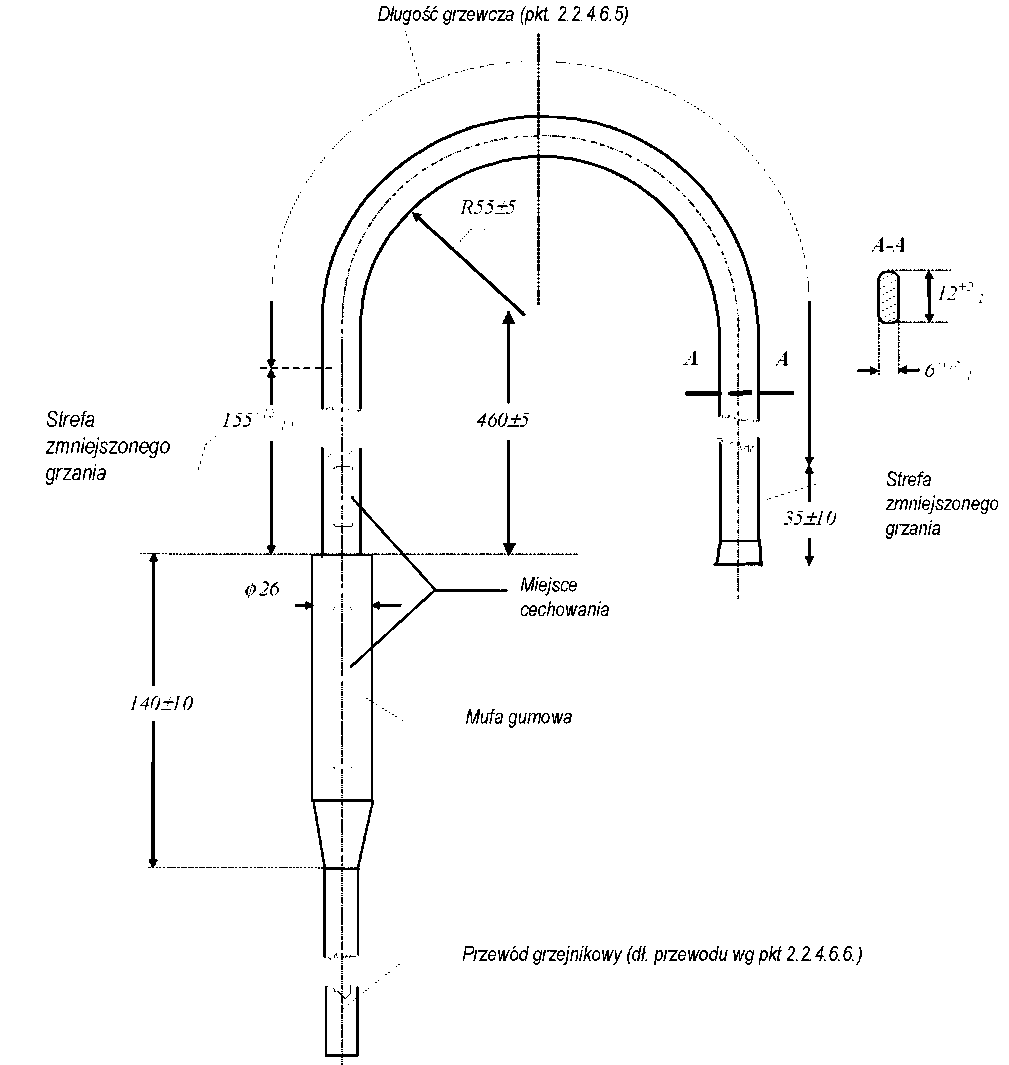

Rys.3. Grzejnik typu „U" do ogrzewania zamknięcia nastawczego.

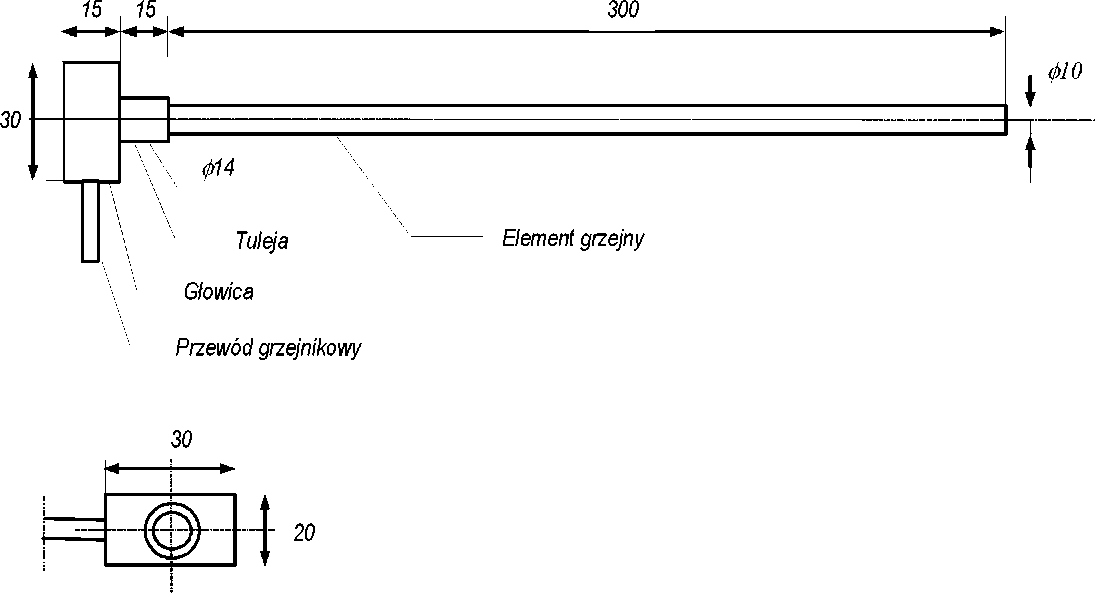

Rys. 4. Grzejnik rurkowy typu EG-50 do ogrzewania zamknięć nastawczych typu K.

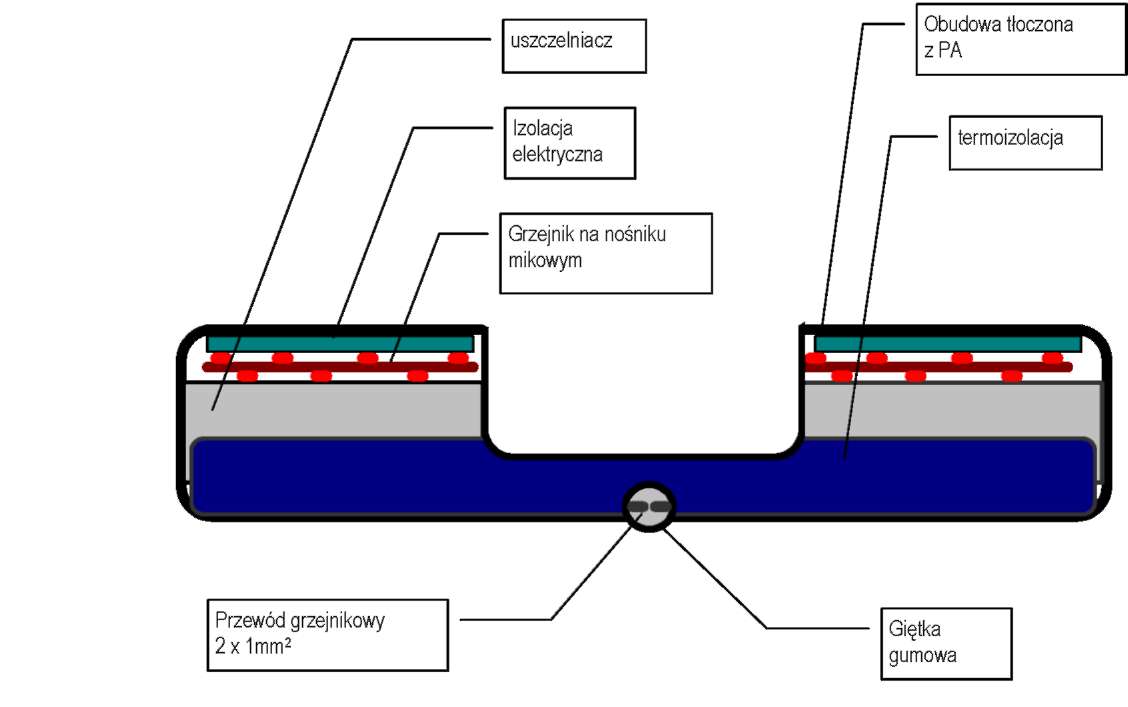

Rys. 5. Grzejnik typu JD-2 do ogrzewania zamknięć nastawczych.

Rys. 6. Grzejnik zamknięcia nastawczego typu GZN-1.

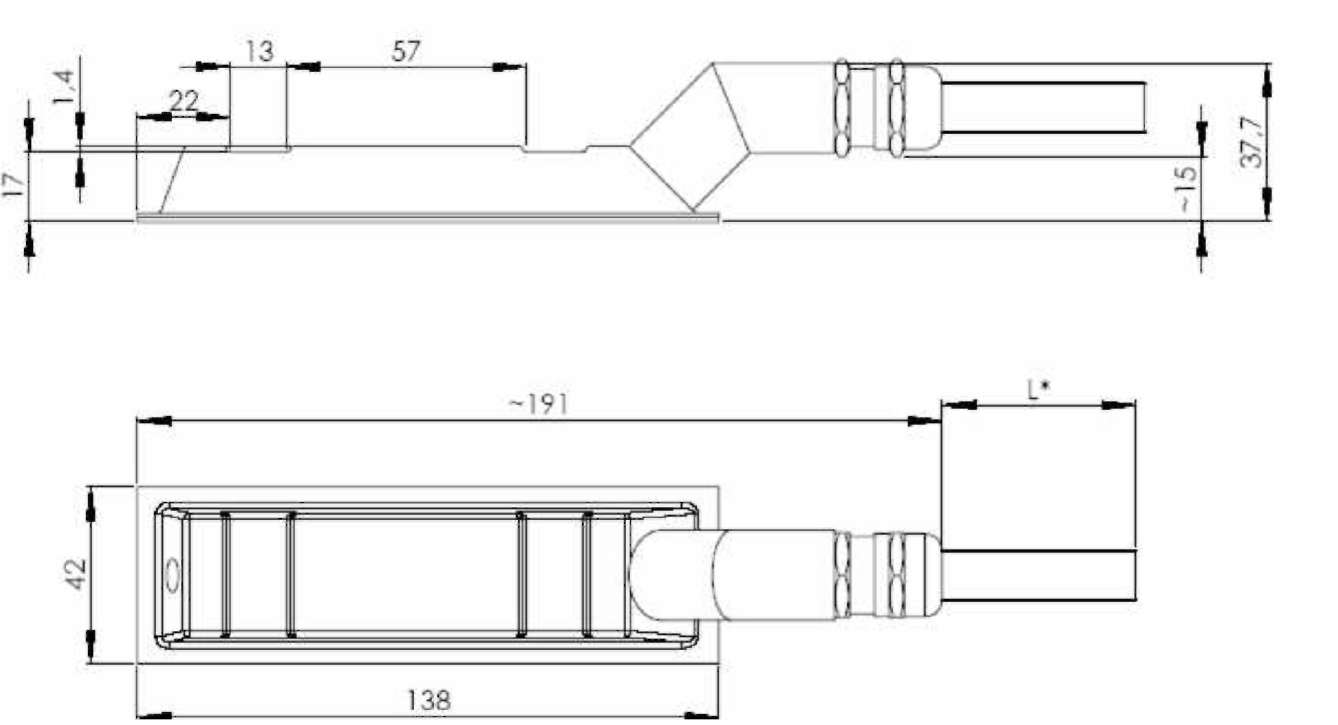

Rys.7. Grzejnik do płyt grzewczych z krótką mufą gumową. (Długości L1, L2 wg WTO)

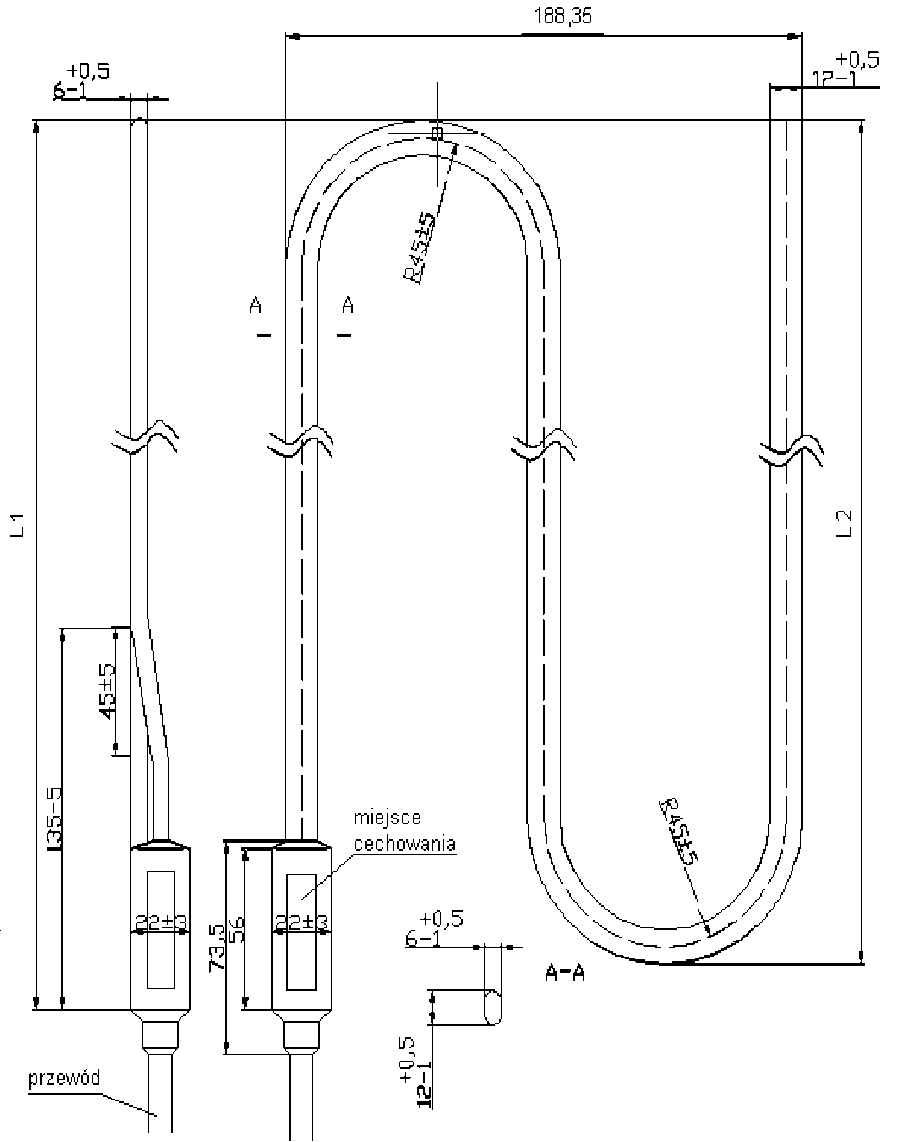

Rys.8. Grzejnik krzyżownicowy (do ogrzewania szyny skrzydłowej rozjazdu z ruchomym dziobem).
