Rys1.
Nastawnica jednorzędowa z sygnalizacją tarczkową
1. Urządzeni pomocnicze (przyciski, powtarzacze itp.);
2. Kontrola tarczkowa;
3. Dźwignie nastawcze

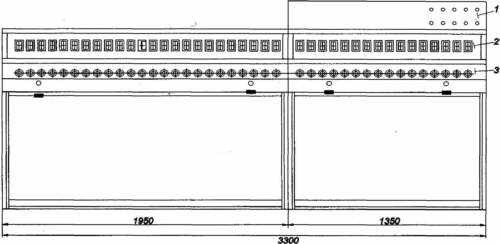

Rys2.
Nastawnica jednorzędowa z sygnalizacją świetlną
1. Urządzeni pomocnicze (przyciski, powtarzacze itp.);
2. Kontrola świetlna;
3. Dźwignie nastawcze

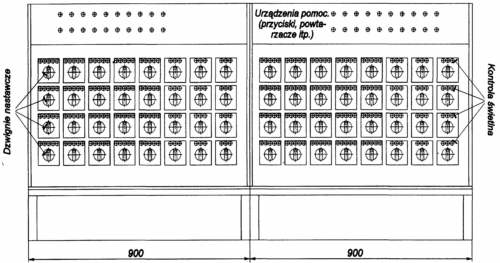

Rys.3.
Nastawnica czterorzędowa typu VES
Rys. 4
Dźwignia zwrotnicowa w nastawnicy jednorzędowej

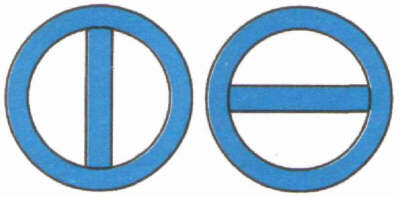

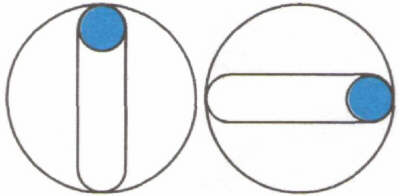

Rys. 5
Dźwignia zwrotnicowa w nastawnicy czterorzedowej

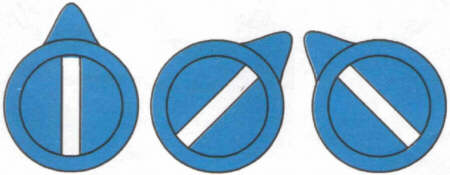

Rys. 6
Dźwignia ryglowa w nastawnicy jednorzędowej

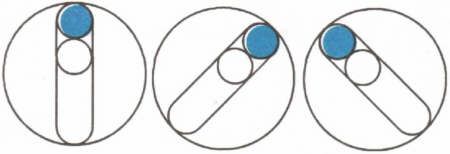

Rys. 7
Dźwignia tyglowa w nastawnicy czterorzędowej
Rys. 8
Dźwignia nakazu lub zgody w nastawnicy jednorzędowej

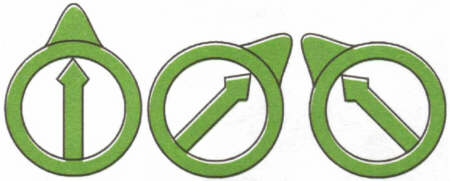

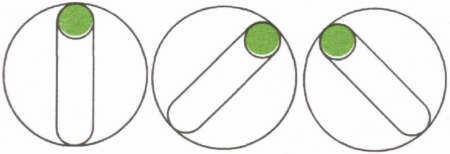

Rys. 9
Dźwignia nakazu lub zgody w nastawnicy czterorzędowej

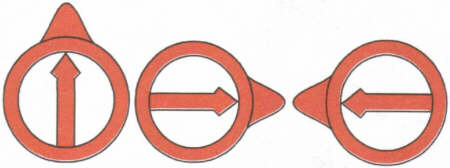

Rys. 10
Dźwignia przebiegowo-sygnałowa w nastawnicy jednorzędowej
Rys. 11
Dźwignia przebiegowo-sygnałowa w nastawnicy
czterorzędowej

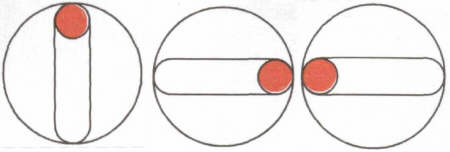

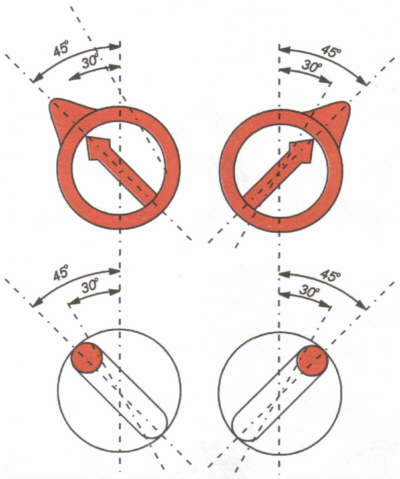

Rys. 12
Dźwignia przebiegowo-sygnałowa przełożona do 30°

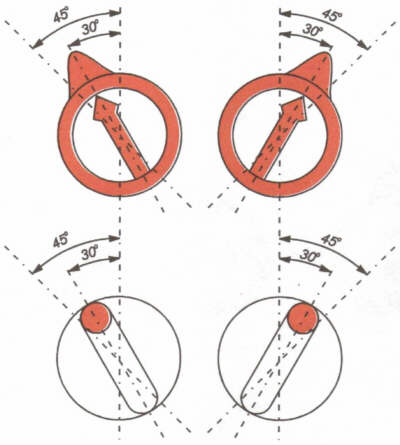

Rys. 13
Dźwignia przebiegowo-sygnałowa przełożona do 45°
Rys. 14

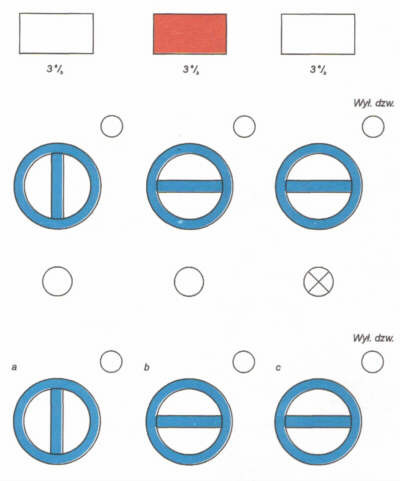

Kontrola zwrotnicy tarczkowa i świetlna w nastawnicy
jednorzędowej
a - położenie zasadnicze,
b - podczas przekładania,
c - położenie przełożone
Rys. 15
Kontrola zwrotnicy w nastawnicy czterorzędowej

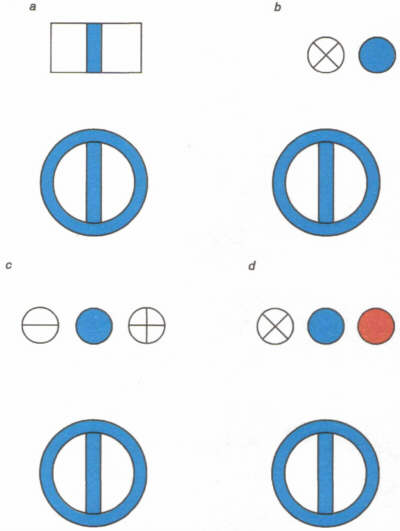

Rys. 16
Kontrola zwrotnicy izolowanej w nastawnicy
jednorzędowej
a - tarczkowa,
b, c, d - świetlna
Rys. 17
Kontrola zwrotnicy izolowanej w nastawnicy
czterorzędowej
Rys. 18
Kontrola ryglowania dźwignią ryglową w nastawnicy
jednorzędowej
a - kontrola tarczkowa,
b - kontrola świetlna
Rys. 20
Kontrola ryglowania dźwignią przebiegowo-sygnałową
zgody i nakazu

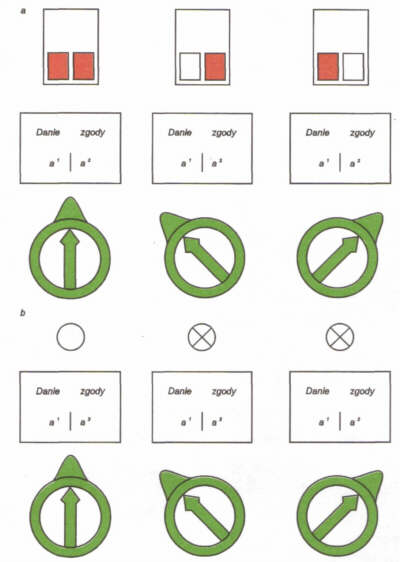

Rys. 21
Urządzenia kontrolne dania zgody w nastawnicy
jednorzędowej
a - kontrola tarczkowa,
b - kontrola świetlna
Rys. 22
Kontrola dania zgody w nastawnicy czterorzędowej
Rys. 23
Urządzenia kontrolne przy dźwigniach nakazu
uzależnionych
a - przy zastosowaniu kontroli tarczkowej w nastawnicach
jednorzędowych,
b - przy zastosowaniu kontroli świetlnej w nastawnicach
jednorzędowych,
c - w nastawnicach czterorzędowych

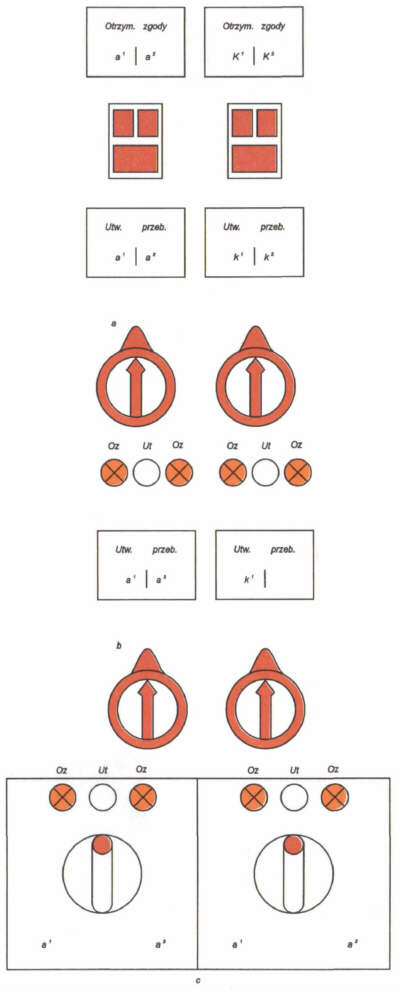

Rys.24
Urządzenia kontrolne przy dźwigniach
przebiegowo-sygnałowych uzależnionych od otrzymania zgody lub
nakazu
a) przy zastosowaniu kontroli tarczkowej w nastawnicach
jednorzędowych
b) przy zastosowaniu kontroli świetlnej w nastawnicach
jednorzędowych
c) w nastawnicach czterorzędowych
