A. Uwagi wstępne
a) Miejsce na opornicy, w którym należy założyć sponę iglicowa, oznaczone jest małym otworem w szyjce szyny, obwiedzionym białym kolorem (rys. 5). W otwór ten należy włożyć ostrze śrubowego sworznia spony.
b) W sponach iglicowych nowszej konstrukcji, przedstawionych na rysunkach l i 2 zamek s spony jest osadzony u góry. Spon tych należy używać z zasady do zabezpieczenia zwrotnic. Umieszczenie zamka na sponie u góry lub z boku nie wpływa na sposób zakładania spon.

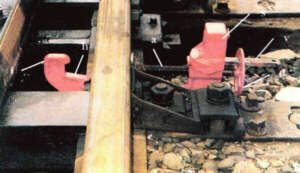

Rys. 1
Zabezpieczenie iglicy odsuniętej
Hak h obejmuje stopkę szyny, występ i przeszkadza przesunięciu
się iglicy do opornicy.

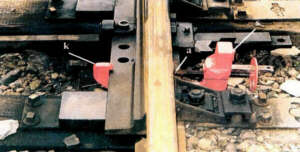

Rys. 2
Zabezpieczenie iglicy dosuniętej
Hak k przyciska iglicę do opornicy
B. Sposób zakładania spony
1. Zwrotnice nastawić w odpowiednie położenie po odłączeniu pręta napędnego.
2. Przez obrót kółka d wykręcić sworzeń śrubowy (w tym celu należy suwak v przesunąć do położenia wskazanego na rys. 3).
3. Płytkę przyporową a nastawić odpowiednio do występującego w danej zwrotnicy typu szyn.

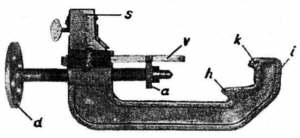

Rys. 3
Spona iglicowa z zamkiem u góry
4. Sponę iglicową założyć i przykręcić:
a. według rysunków l i 4, w celu zabezpieczenia iglicy
odsuniętej;
b. według rysunków 2 i 6, w celu zabezpieczenia iglicy
dosuniętej;
5. Suwak zamykający v (rys. l) wyciągnąć (przeciągnąć) przez kółko d (rys. l i 6).
6. Zamek spony zamknąć. Po zabezpieczeniu zwrotnicy klucz da się wyciągnąć z zamka.
7. Klucz umieścić w przepisowym miejscu (tablica kluczowa lub szafka kluczowa).

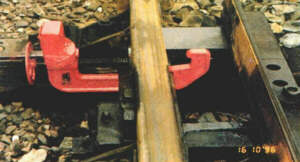

Rys. 4.
Iglicę odsuniętą należy zabezpieczyć, gdy
zamknięcie nastawcze hakowe lub suwakowe działa prawidłowo.

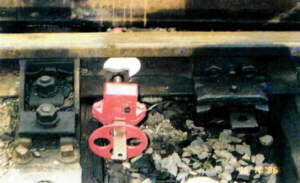

Rys. 5
Iglicę dosuniętą i odsuniętą należy zabezpieczyć
wtedy, gdy zamknięcie nastawcze hakowe lub suwakowe działa
wadliwie.

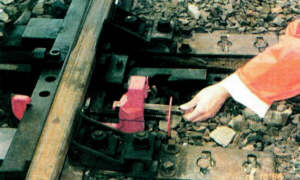

Rys. 6
