§5.
Telefoniczna przewodowa łączność ruchowa zapowiadawcza.
1. Telefoniczna przewodowa łączność ruchowa zapowiadawcza (płr zapowiadawcza) służy do bezpośredniego porozumiewania się dyżurnych ruchu sąsiednich posterunków zapowiadawczych tj. zapowiadania pociągów.
2. Łączność zapowiadawcza zapewnia bezpieczeństwo prowadzenia ruchu w przypadku braku lub awarii urządzeń sterowania ruchem kolejowym (srk).
Łączność zapowiadawcza musi umożliwiać połączenia wyłącznie między sąsiednimi posterunkami ZAPOWIADAWCZYMI I ZNAJDUJĄCYMI SIĘ POMIĘDZY NIMI POSTERUNKAMI ODSTĘPOWYMI, POMOCNICZYMI I OSŁONNYMI.
3. Przykładowe, funkcjonalne schematy dla płr zapowiadawczej przedstawiają rysunki 1 i 2 poniżej.

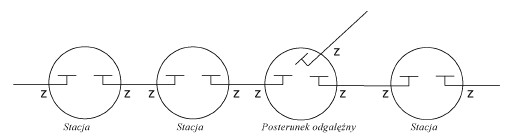

Rys. 1. Przykład schematu funkcjonalnego połączeń terminali telefonicznych jednoliniowych telefonicznej przewodowej łączności ruchowej zapowiadawczej.

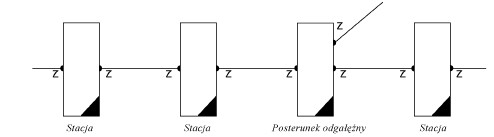

Rys. 2. Przykład schematu funkcjonalnego połączeń terminali telefonicznych wieloliniowych telefonicznej przewodowej łączności ruchowej zapowiadaw czej.
4. Do połączeń realizowanych pomiędzy sąsiednimi posterunkami zapowiadawczymi należy dołączać równolegle terminale telefoniczne zainstalowane na każdym z posterunków odstępowych znajdujących się pomiędzy łączącymi się, sąsiednimi posterunkami zapowiadawczymi (Rys. 3).

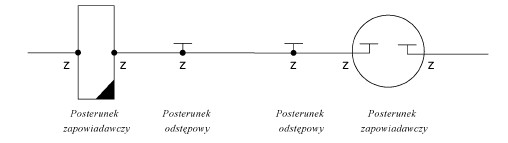

Rys. 3. Przykład schematu funkcjonalnego równoległego dołączenia terminali telefonicznej przewodowej łączności zapowiadaw czej na posterunkach odstępowych.
5. Na szlaku z dwoma lub więcej posterunkami odstępowymi, gdzie istnieje duża częstotliwość ruchu pociągów, możne być potrzeba zestawiania dodatkowych niezależnych telefonicznych połączeń płr zapowiadawczej (Rys. 4).

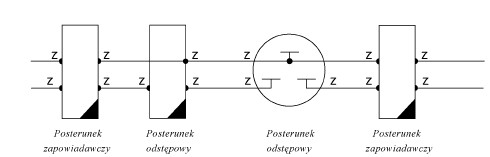

Rys. 4. Przykład schematu funkcjonalnego telefonicznej przewodowej zapowiadawczej na szlaku z dwoma posterunkami odstępowymi, gdzie istnieje duża częstotliwość ruchu pociągów.
6. Posterunki pomocnicze i osłonne należy włączać do płr zapowiadawczej jak posterunki odstępowe (§ 5 niniejszej Instrukcji, Rys. 3 i Rys. 4).
7. Terminal telefoniczny zainstalowany na posterunku bocznicowym znajdującym się pomiędzy dwoma posterunkami zapowiadawczymi należy dołączać równolegle do połączeń zestawianych pomiędzy posterunkami zapowiadawczymi sąsiednimi do posterunku bocznicowego (Rys. 5).

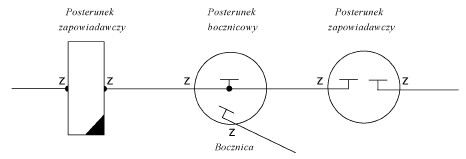

Rys. 5. Przykład schematu funkcjonalnego równoległego dołączania terminala telefonicznej przewodowej zapowiadawczej na posterunku bocznicowym.
8. W przypadku, gdy dyżurni ruchu zobowiązani są do pełnienia dodatkowych czynności na zewnątrz pomieszczeń, w których znajdują się ich stanowiska pracy, należy instalować odpowiednio przyłączone do linii dodatkowe sygnalizatory akustyczne np. dzwonki głośnobrzmiące.
9. Na nastawniach wykonawczych linii jednotorowych bez blokady liniowej można instalować urządzenia umożliwiające tylko nasłuch rozmów płr zapowiadawczej prowadzonych pomiędzy sąsiadującymi posterunkami zapowiadawczymi.
10. DO POŁĄCZEŃ REALIZOWANYCH W RAMACH PŁR ZAPOWIADAWCZEJ NIE WOLNO DOŁĄCZAĆ RÓWNOLEGLE INNYCH TERMINALI TELEFONICZNYCH POZA PRZYPADKAMI OKREŚLONYMI W NINIEJSZYM PARAGRAFIE.
§6.
Telefoniczna przewodowa łączność ruchowa strażnicowa.
1. Telefoniczna przewodowa łączność ruchowa strażnicowa (płr strażnicowa) musi umożliwiać połączenia wyłącznie pomiędzy sąsiednimi posterunkami zapowiadawczymi i znajdującymi się pomiędzy nimi posterunkami strażnicowymi lub kontenerami (szafami) samoczynnej sygnalizacji przejazdowej (ssp).
2. Terminale telefoniczne zainstalowane w pomieszczeniach obsługi rogatek oraz gniazdka telefoniczne przy urządzeniach SSP należy dołączać równolegle do połączeń płr strażnicowej (Rys. 6).

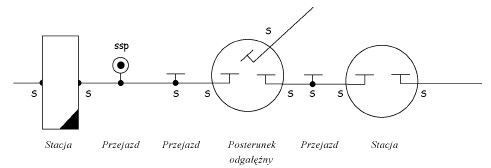

Rys. 6. Przykład schematu funkcjonalnego równoległego dołączania terminali w tym gniazda telefonicznego telefonicznej przewodowej łączności strażnicowej.
3. Na zewnątrz pomieszczeń obsługi rogatek należy instalować dodatkowe sygnalizatory akustyczne np. dzwonki głośnobrzmiące, analogicznie jak w przypadku płr zapowiadawczej (§ 5 niniejszej Instrukcji).
4. Jeżeli nastawnia wykonawcza lub inny posterunek obsługuje rogatki przejazdu znajdującego się na szlaku (poza stacją), to wówczas na tym posterunku musi być zainstalowany terminal telefoniczny (aparat telefoniczny) dołączany równolegle do połączeń płr strażnicowej.
5. Za zgodą Dyrektora Oddziału Regionalnego do połączeń płr strażnicowej mogą być również dołączane równolegle terminale telefoniczne (aparaty telefoniczne) zainstalowane na posterunkach odstępo-wych lub stacjach zamkniętych albo nieczynnych dla potrzeb technicznych.
6. Za zgodą Dyrektora Oddziału Regionalnego do połączeń płr strażnicowej mogą być również dołączane równolegle inne urządzenia specjalne np. rejestratory rozmów.
§7.
Telefoniczna przewodowa łączność stacyjno-ruchowa.
1. Telefoniczna przewodowa łączność stacyjno-ruchowa (płr stacyjno-ruchowa) przeznaczona jest do prowadzenia rozmów telefonicznych pomiędzy zainteresowanymi posterunkami w obrębie danej stacji.

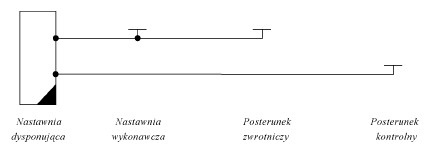

2. W zależności od ukształtowania i potrzeb danej stacji, mogą być zestawiane połączenia analogiczne do podanych przykładowo na rysunkach 7, 8, 9 poniżej.

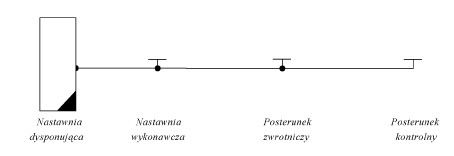

Rys. 7. Przykład schematu funkcjonalnego połączeń płr stacyjno-ruchowej.

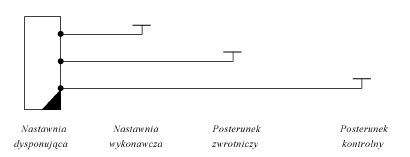

Rys. 8. Przykład schematu funkcjonalnego połączeń płr stacyjno-ruchow ej.
3. Do połączeń płr stacyjno-ruchowej realizowanych pomiędzy nastawnią dysponującą, nastawnią wykonawczą oraz posterunkami zwrotniczych, może być dołączany równolegle terminal telefoniczny (aparat telefoniczny) dyżurnego ruchu manewrowego lub peronowego.
4. Jeżeli stosownie do regulaminu technicznego dyżurny manewrowy lub peronowy ma powierzony nadzór i kierownictwo manewrami w określonym okręgu stacyjnym, to wówczas musi mieć możliwość realizowania połączeń telefonicznych do nastawniczych, zwrotniczych.
5. Powinna być możliwość niezależnego zestawiania połączeń pomiędzy nastawnią a przejazdem znajdującym się w rejonie tej nastawni, lecz obsługiwanym przez dróżnika przejazdowego.
6. Na zewnątrz posterunków dyżurnych ruchu peronowych, dyżurnych ruchu manewrowych, zwrotniczych, dróżników przejazdowych i innych pracowników, których obowiązki pracownicze wymagają czasowego przebywania poza miejscem zainstalowania terminala telefonicznego, należy instalować
dodatkowe sygnalizatory akustyczne np. dzwonki głośnobrzmiące, analogicznie jak w przypadku płr zapowiadawczej (§ 5 niniejszej Instrukcji).
7. Dla zapewnienia łączności pomiędzy dyżurnym ruchu (st. ustawiaczem) i pracownikami znajdującymi się na torach, dopuszcza się instalowanie np. na międzytorzach terminali telefonicznych. Dla tego celu mogą również być wykorzystywane inne urządzenia łączności.
§8.
Telefoniczna przewodowa łączność ruchowa na odcinkach z
urządzeniami zdalnego sterowania ruchem kolejowym.
1. Na odcinkach linii kolejowych wyposażonych w urządzenia zdalnego sterowania ruchem, funkcjonowanie (organizację) płr należy przystosować do zasad prowadzenia ruchu pociągów w przypadku usterek w urządzeniach zdalnego sterowania (srk).
§9.
Telefoniczna przewodowa łączność ruchowa na przejściach
granicznych.
1. Telefoniczna przewodowa łączność ruchowa na obszarze przejść granicznych (płr graniczna) określona jest odrębnymi uregulowaniami.
§10.
Telefoniczna przewodowa łączność ruchowa na stacjach
mających więcej niż jedną nastawnię dysponującą
(podzielonych na okręgi dysponujące).
1. Okręg dysponujący z punktu widzenia funkcjonowania płr należy traktować jak oddzielną stację.
2. Odpowiedni układ telefonicznej przewodowej łączności ruchowej na stacji podzielonej na dwa albo więcej okręgów dysponujących, po uzyskaniu akceptacji Dyrektora Oddziału Regionalnego, zatwierdza na wniosek naczelnika Sekcji Eksploatacji, Dyrektor Zakładu Linii Kolejowych.
3. Dyżurni ruchu sąsiadujących ze sobą okręgów dysponujących tej samej stacji muszą mieć możliwość korzystania z niezależnych połączeń płr zapowiadawczej, zgodnie z warunkami podanymi w §5 niniejszej Instrukcji.
4. Telefoniczną przewodową łączność stacyjno-ruchową należy rozwiązać w taki sposób, aby każdy z dyżurnych ruchu miał możliwość bezpośredniego porozumiewania się z każdym zainteresowanym posterunkiem stacji.
5. Jeśli z tym samym posterunkiem na stacji konieczne jest porozumiewanie się więcej niż jednego z sąsiadujących ze sobą okręgów dysponujących tej stacji, to wówczas należy umożliwić niezależne zestawianie połączeń płr pozwalające na jednoznaczne określenie, z którym dyżurnym ruchu przeprowadza się rozmowę.
