Załącznik 2

WSKAZÓWKI
dotyczące przymocowania spony iglicowej przy zabezpieczeniu zwrotnicy na miejscu

A. Uwagi wstępne

a) Miejsce na opornicy, w którym należy założyć sponę iglicowa, oznaczone jest małym otworem w szyjce szyny, obwiedzionym białym kolorem (rys. 6).

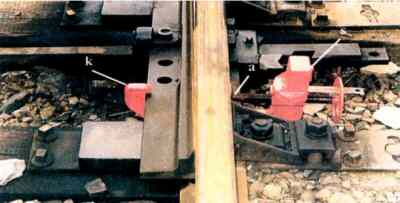

Rys. 1 Zabezpieczenie iglicy odsuniętej Hak h obejmuje stopkę szyny, występ i przeszkadza przesunięciu się iglicy do opornicy

Ie-10 (E-18)unc-9.jpg

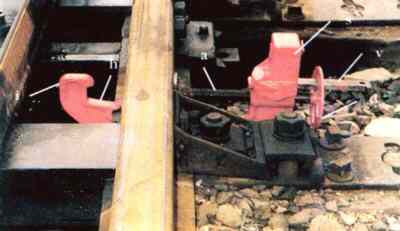

Rys. 2 Zabezpieczenie iglicy dosuniętej Hak k przyciska iglicę do opornicy

W otwór ten należy włożyć ostrze śrubowego sworznia spony.

b) W sponach iglicowych nowszej konstrukcji, przedstawionych na rysunkach 1 i 2 zamek s spony jest osadzony u góry. Spon tych należy używać z zasady do zabezpieczenia zwrotnic. Umieszczenie zamka na sponie u góry lub z boku nie wpływa na sposób zakładania spon.

B. Sposób zakładania spony

1.   Zwrotnice nastawić w odpowiednie położenie po odłączeniu pręta napędnego.

2.   Przez obrót kółka d wykręcić sworzeń śrubowy (w tym celu należy suwak v przesunąć do położenia wskazanego na rys. 3).

3.   Płytkę przyporową a nastawić odpowiednio do występującego w danej zwrotnicy typu szyn.

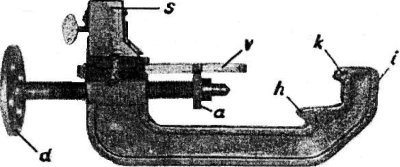

Rys. 3 Spona iglicowa z zamkiem u góry

4.    Sponę iglicową założyć i przykręcić:

a)   według rysunków 1 i 4, w celu zabezpieczenia iglicy odsuniętej;

b)  według rysunków 2 i 5, w celu zabezpieczenia iglicy dosuniętej;

5.    Suwak zamykający v (rys. 1) wyciągnąć (przeciągnąć) przez kółko d (rys. 1 i 6).

6. Zamek spony zamknąć. Po zabezpieczeniu zwrotnicy klucz da się wyciągnąć z zamka.

Ie-10 (E-18)unc-12.jpg

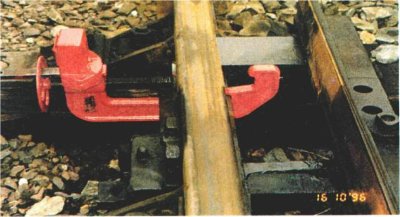

Rys. 4. Iglicę odsuniętą należy zabezpieczyć, gdy zamknięcie nastawcze hakowe lub

suwakowe działa prawidłowo

7. Klucz umieścić w przepisowym miejscu (tablica kluczowa lub szafka kluczowa).

45

Ie-10 (E-18)unc-13.jpg

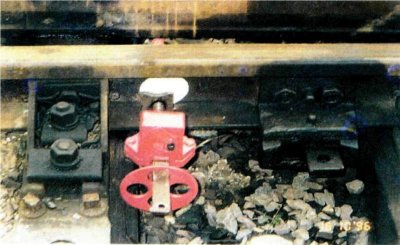

Rys. 5 Iglica dosunięta i odsunięta należy zabezpieczyć wtedy, gdy zamknięcie nastawcze hakowe lub suwakowe nie działa prawidłowo

Ie-10 (E-18)unc-14.jpg

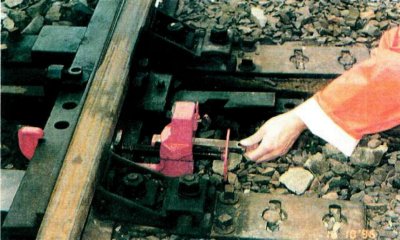

Rys. 6
