§ 16.
Wskaźniki

1.  Wskaźniki przekazują polecenia, nakazy i informacje związane z ruchem kolejowym za pomocą napisów i symboli umieszczonych na tablicach, wyświetlanych przez latarnie lub inne układy świetlne, a także poprzez ustalony kształt i formę wskaźnika.

2. Zaleca się, aby wskaźniki stosowane w postaci tablic wykonywane były z materiałów odblaskowych.

3.  Wskaźników stosowanych jako tablice nie oświetla się, chyba że przepisy niniejszej instrukcji stanowią inaczej.

4.  Wskaźniki zwrotnicowe służą do sygnalizowania aktualnego położenia zwrotnic rozjazdów zwyczajnych, łukowych jedno- i dwustronnych oraz rozjazdów krzyżowych.

5.  Wskaźniki zwrotnicowe mogą być wykonane w postaci latarń mechanicznych z podświetlanym szkłem koloru mlecznego, latarń elektrycznych z białymi światłami lub tarcz nieoświetlonych. W przypadku stosowania tarcz nieoświetlonych zaleca się, aby były one odblaskowe.

6.  Wskaźniki zwrotnicowe wskazują położenie zwrotnicy jednakowo w dzień jak i w nocy.

7.  Obowiązują następujące zasady stosowania wskaźników zwrotnicowych:
-   można nie stosować wskaźników zwrotnicowych do zwrotnic scentralizowanych, po których jazdy odbywają się tylko z wykorzystaniem przebiegów utwierdzanych lub zamykanych,
-   na rozjazdach, na których w porze ciemnej nie wykonuje się manewrów lub manewruje się sporadycznie lub oświetlenie zewnętrzne zapewnia dobrą widoczność, można nie stosować wskaźników zwrotnicowych lub zamiast latarni zwrotnicowych stosować tarcze nieoświetlane, dające takie same wskazania jak latarnie zwrotnicowe,
- czas (porę doby) oraz przypadki, w których latarnie zwrotnicowe powinny być podświetlone należy określić w regulaminie technicznym posterunku ruchu.

8.  Wskaźniki dotyczące rozjazdów zwyczajnych, krzyżowych pojedynczych, łukowych i skupionych ustawia się obok rozjazdu, na początku każdej zwrotnicy.

9.  Wskaźniki dotyczące rozjazdów krzyżowych podwójnych ustawia się z boku, w środkowej części rozjazdu.

10.  W szczególnych przypadkach stosuje się wskaźniki zwrotnicowe zlokalizowane w dalszej odległości przed zwrotnicami. W takim przypadku latarnia ze wskaźnikami może być umieszczona na osobnym maszcie lub wspólnie z latarniami podającymi inne sygnały.

11.  Pojawienie się częściowe trzeciej strzały w latarni mechanicznej rozjazdu krzyżowego podwójnego, a w latarni elektrycznej miganie środkowego punktu świetlnego wskazuje, że iglica nie przylega do opornicy i oznacza, że wjazd na zwrotnicę jest zabroniony.

12. Na zwrotnicach rozjazdów zwyczajnych, łukowych jednostronnych i dwustronnych oraz krzyżowych pojedynczych stosuje się następujące wskaźniki:

1) Wskaźnik Wz 1 "Jazda na wprost"
Biały prostokąt na czarnym tle a na latarni elektrycznej dwa białe światła w pionie, widoczne zarówno od strony ostrza iglic, jak i od strony krzyżownicy

Zwrotnica nastawiona w kierunku prostym lub przy rozjazdach łukowych jednostronnych w kierunku łuku o większym promieniu dla jazdy na ostrze lub z ostrza.

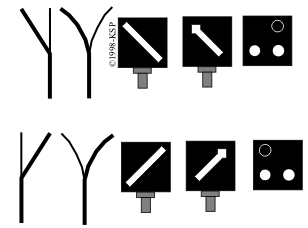

2) Wskaźnik Wz 2 "Jazda na ostrze"
Biała strzała lub biała kresa na czarnym tle, zwrócona skośnie ku górze w prawo lub w lewo, a na latarni elektrycznej dwa białe światła w poziomie, widoczne zarówno od strony ostrza iglic, jak i od strony krzyżownicy

Zwrotnica nastawiona w kierunku zwrotnym, przy rozjazdach łukowych jednostronnych - w kierunku łuku o mniejszym promieniu, przy rozjazdach dwustronnych łukowych - po jednym z łuków.

3) Wskaźnik Wz 3 "Jazda z ostrza"
Biała tarcza okrągła na czarnym tle, widoczna od strony krzyżownicy, a na latarni elektrycznej dwa białe światła w poziomie

Zwrotnica nastawiona w kierunku zwrotnym lub przy rozjazdach łukowych jednostronnych w kierunku łuku o mniejszym promieniu.

4) Wskaźnik Wz 4 "Jazda z ostrza"
Biała tarcza okrągła na czarnym tle, a na niej czarny łuk zwrócony wklęsłą stroną w kierunku łuku, na który zwrotnica jest nastawiona, widoczna od strony krzyżownicy

Zwrotnica rozjazdu dwustronnego łukowego nastawiona do jazdy z lewego albo z prawego toru.

13. Na zwrotnicach rozjazdów krzyżowych podwójnych stosuje się następujące wskaźniki:

6) Wskaźnik Wz 5 "Jazda po prostej w prawo"
Na czarnym tle dwie białe strzały zwrócone ostrzem ku sobie lub dwie białe kresy albo trzy białe światła w jednej linii wznoszącej się ukośnie na prawo

Jazda w kierunku prostym z lewego toru przed rozjazdem na prawy tor za rozjazdem.

7) Wskaźnik Wz 6 "Jazda po prostej w lewo"
Na czarnym tle dwie białe strzały zwrócone ostrzem ku sobie lub dwie białe kresy albo trzy białe światła w jednej linii wznoszącej się ukośnie na lewo

Jazda w kierunku prostym z prawego toru przed rozjazdem na lewy tor za rozjazdem.

8) Wskaźnik Wz 7 "Jazda po łuku w lewo"
Na czarnym tle dwie białe strzały zwrócone ostrzem do środka latarni lub dwie białe kresy albo trzy białe światła, tworzące kąt prosty otwarty w lewo

Jazda w kierunku zwrotnym z lewego toru przed rozjazdem na lewy tor za rozjazdem.

9) Wskaźnik Wz 8 "Jazda po łuku w prawo"
Na czarnym tle dwie białe strzały zwrócone ostrzem do środka latarni lub dwie białe kresy albo trzy białe światła, tworzące kąt prosty otwarty w prawo

Jazda w kierunku zwrotnym z prawego toru przed rozjazdem na prawy tor za rozjazdem.

14. Wskaźniki ogólnoeksploatacyjne ustawia się bezpośrednio obok toru, do którego się odnoszą, według następujących zasad:
1)  na stacji wskaźnik ustawia się z prawej strony toru, do którego się odnosi, patrząc w kierunku jazdy;
2)  na szlaku jednotorowym wskaźnik ustawia się po prawej stronie toru dla każdego kierunku jazdy;
3)  na szlaku dwutorowym, jak również przy równoległym zbliżeniu torów szlakowych dwóch linii kolejowych jednotorowych wskaźnik ustawia się po zewnętrznej stronie torów, dla toru prawego - po prawej, a dla toru lewego - po lewej stronie, patrząc w kierunku jazdy;
4)  na szlaku wielotorowym przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych wskaźnik ustawia się: przy torach skrajnych - po zewnętrznej stronie torów, przy torach nieskrajnych - z prawej strony toru dla każdego kierunku jazdy po danym torze.

15. Stosuje się następujące wskaźniki ogólnoeksploatacyjne:

1) Wskaźnik W 1 "Wskaźnik usytuowania"
Prostokątna biała tablica z czarnym obramowaniem, a na niej dwa czarne kąty, oparte na krótszych bokach prostokąta, jeden nad drugim, stykające się wierzchołkami w środku tablicy.

Wskaźnik W 1 oznacza miejsce ustawienia tarczy ostrzegawczej semaforowej lub przejazdowej, a na szlakach z samoczynną blokadą liniową czterostawną - przedostatniego semafora odstępowego blokady samoczynnej na szlaku przed semaforem wjazdowym.

2) Wskaźnik W 2 "Wskaźnik kierunku jazdy" oznacza kierunek wyjazdu pociągu
Wskaźnik świetlny z matowobiałą literą na czarnym tle, stanowiącą skrót nazwy stacji końcowej lub najbliższej węzłowej danej linii kolejowej bądź innego wyróżnionego punktu docelowego dla wyjazdu pociągu

Wskaźnik W 2 umieszcza się na maszcie semafora albo na osobnym maszcie.



3) Wskaźnik W 3 "Wskaźnik unieważnienia" oznacza, że znajdujący się z prawej strony toru przy tym wskaźniku semafor lub tarcza zatrzymania nie odnoszą się do toru, przy którym stoi wskaźnik
Dzienny
Maszt semafora bez ramion
Nocny
Białe światło u wierzchołka masztu
Dzienny i nocny
Białe światło wskaźnika świetlnego

Wskaźnik W 3 ustawia się z prawej strony toru przy znajdującym się tam semaforze lub tarczy zaporowej dla oznaczenia, że semafor ten lub tarcza zaporowej nie odnoszą się do toru, przy którym stoi wskaźnik.

4) Wskaźnik W 4 "Wskaźnik zatrzymania" oznacza miejsce zatrzymania się czoła pociągu
Prosty biały krzyż na czarnym prostokątnym tle

a)    wskaźnik służy do oznaczenia miejsca na stacji, przystanku, posterunku osłonnym, do którego może dojechać czoło zatrzymującego się tam pociągu; pociąg mający postój należy zatrzymać w takiej odległości przed wskaźnikiem, aby ruch podróżnych był najdogodniejszy,
b)    wskaźnik ustawia się przy końcu peronu lub przed ukresem z prawej strony toru, do którego się odnosi; wskaźnik ustawiony przy końcu peronu, niebędący jednocześnie końcem przebiegu pociągowego, odnosi się tylko do pociągów mających postój przy tym peronie,
c)    wskaźnik może być wykonany w postaci świetlnej latarni ze szkłem mlecznobiałym lub tarczy nieoświetlonej, w zależności od warunków miejscowych.

5) Wskaźnik W 5 "Wskaźnik przetaczania" oznacza granicę przetaczania
Biała tablica u góry zaokrąglona, z czarnym obramowaniem

a)    wskaźnik stosuje się niezależnie od tarcz manewrowych na tych stacjach i przy tych torach, na których zachodzi potrzeba stałego oznaczenia granicy, do której przetaczanie jest dozwolone; przetaczanie poza wskaźnik dopuszczalne jest tylko za zezwoleniem dyżurnego ruchu,
b)    wskaźnik należy ustawiać przed semaforem wjazdowym w odległości co najmniej 100 m, patrząc w kierunku szlaku,
c)     na stacjach linii kolejowych dwutorowych wskaźnik ustawia się przy torach wjazdowych, po stronie semafora wjazdowego, a na stacjach linii kolejowych jednotorowych wskaźnik ustawia się po prawej stronie toru głównego zasadniczego, patrząc w kierunku szlaku.

6) Wskaźnik W 6 "Wskaźnik ostrzegania" oznacza-, że należy dać sygnał Rp 1 "Baczność":
Trójkątna biała tablica (trójkąt równoboczny) z czarnym obramowaniem, zwrócona wierzchołkiem ku górze

Wskaźnik W 6 ustawia się tam, gdzie maszynista powinien dać sygnał "Baczność".

7) Wskaźnik W 6a "Wskaźnik ostrzegania" oznacza-, że należy dać sygnał Rp 1 "Baczność":
Trójkątna biała tablica (trójkąt równoboczny) z czarnym obramowaniem i wyobrażeniem pojazdu drogowego, zwrócona wierzchołkiem ku górze

Wskaźnik W 6a ustawia się przed przejazdami wszystkich kategorii i przejściami kolejowymi według zasad określonych w przepisach o warunkach technicznych, jakim powinny odpowiadać skrzyżowania linii kolejowych z drogami publicznymi i ich usytuowanie.

8) Wskaźnik W 7 "Wskaźnik ostrzegania" oznacza-, że należy dać sygnał Rp 1 "Baczność":
Przenośna trójkątna biała tablica (trójkąt równoboczny) z czarnym obramowaniem i czarną literą "R", zwrócona wierzchołkiem ku górze

Wskaźnik W 7 stosuje się tam, gdzie maszynista powinien dać sygnał "Baczność" ze względu na bezpieczeństwo ludzi pracujących na torze i ustawia się z obu stron przed miejscem prowadzenia robót na torze, w odległości od 300 do 500 m od miejsca prowadzenia robót, w zależności od warunków miejscowych.

9) Wskaźnik W 8 "Wskaźnik ograniczenia prędkości" oznacza, że należy zmniejszyć prędkość jazdy
Trójkątna biała tablica (trójkąt równoboczny) z czarnym obramowaniem, zwrócona wierzchołkiem ku dołowi, a na niej czarna liczba wskazująca dozwoloną prędkość (w dziesiątkach km/h); gdy nie można ustawić tej tablicy z zachowaniem skrajni, stosuje się tablicę zwróconą wierzchołkiem ku górze i umieszczają nisko na wysokości główki szyny

a) wskaźnik bez liczby oznacza prędkość 20 km/h,
b) wskaźnik należy stosować wówczas, gdy ostrzeżenie jest ujęte w wykazie ostrzeżeń stałych,
c) wskaźnik ustawia się w odległości drogi hamowania obowiązującej na danej linii kolejowej przed początkiem odcinka, po którym należy jechać ze zmniejszoną prędkością; ponadto miejsce to, a w miarę potrzeby także miejsce, od którego wolno powrócić do normalnej prędkości, oznacza się wskaźnikami W 9,
d)    w obrębie stacji wskaźnik ustawia się na zasadach obowiązujących dla szlaku jednotorowego,
e)    w przypadku konieczności zmniejszenia prędkości w torach głównych dodatkowych lub na rozjazdach nieleżących w torach głównych zasadniczych nie wymaga się ustawienia wskaźników W 8, lecz na początku, a w razie potrzeby i na końcu odcinka, na którym obowiązuje ograniczenie prędkości, ustawia się tylko właściwy wskaźnik W 9, o którym mowa w pkt 10),
f)    w przypadku konieczności zmniejszenia prędkości pociągów w obrębie stacji na całej jej długości należy ustawić wskaźnik przed stacją, przy tarczy ostrzegawczej odnoszącej się do semafora wjazdowego; w tym przypadku zmniejszenie prędkości obowiązuje do czasu minięcia przez pociąg całej stacji,
g) jeżeli zajdzie potrzeba zmniejszenia prędkości tylko na części toru głównego zasadniczego w obrębie stacji, to należy takie miejsce osłonić z obu stron w taki sam sposób, jak na szlaku

10) Wskaźnik W 9 "Wskaźnik odcinka ograniczonej prędkości" oznacza początek lub koniec odcinka, przez który należy przejeżdżać z ograniczoną prędkością
Prostokątna biała tablica z czarnym obramowaniem, a na niej z jednej strony czarny kąt, zwrócony wierzchołkiem ku dołowi, z drugiej zaś - zwrócony wierzchołkiem ku górze (kąt oparty jest na krótszym boku prostokąta, a wierzchołek dotyka przeciwległego boku)

a)  wskaźnik W 9 należy stosować łącznie ze wskaźnikiem W 8, określonym w pkt 9, jeżeli ostrzeżenie jest ujęte w wykazie ostrzeżeń stałych,
b)  wskaźnik W 9 ustawia się za wskaźnikiem W 8, patrząc w kierunku jazdy, na początku, a w miarę potrzeby także i na końcu odcinka, przez który należy jechać ze zmniejszoną prędkością,
c)  w przypadku konieczności zmniejszenia prędkości pociągów w obrębie stacji na całej jej długości wskaźnik W 9 należy umieścić przy semaforze wjazdowym,
d)  na początku odcinka, przez który należy jechać ze zmniejszoną prędkością, wskaźnik ustawia się po tej stronie toru, po której ustawiono wskaźnik W 8,
e)  na końcu odcinka:
-   na szlaku jednotorowym i wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych - dla jazdy po torze nieskrajnym - obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika, ustawionego na początku odcinka dla przeciwnego kierunku, pomimo tego, że wskaźnik ten jest ustawiony z lewej strony toru, patrząc w kierunku jazdy; zasada ta obowiązuje także dla wskaźników ustawionych w obrębie stacji,
-   na szlaku dwutorowym, przy równoległym zbliżeniu torów szlakowych dwóch linii kolejowych jednotorowych i na szlaku wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych, różnych linii kolejowych, dla jazdy po torze skrajnym, obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika, ustawionego na początku odcinka dla przeciwnego kierunku, z prawej albo z lewej strony toru, patrząc w kierunku jazdy,
f)  wskaźnik ustawiony na początku odcinka jest zwrócony w kierunku nadjeżdżającego pojazdu szynowego tą stroną, na której jest uwidoczniony kąt zwrócony wierzchołkiem ku dołowi, a ustawiony na końcu odcinka - tą stroną, na której jest uwidoczniony kąt zwrócony wierzchołkiem ku górze,
g)  jeżeli na szlaku wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych, szerokość międzytorza nie pozwala na ustawienie wskaźnika typowego, stosuje się wskaźnik o zmniejszonych wymiarach i umieszcza się go nisko, z zachowaniem skrajni, dolną krawędzią tablicy na wysokości główki szyny.

11) Wskaźniki W 10a i W 10 b "Wskaźniki odcinka z popychaniem" oznaczają, że należy rozpocząć (wskaźnik W 10a) albo zaprzestać (wskaźnik W 1 0b) popychania:
Wskaźnik świetlny (latarnia) - mlecznobiały kąt na czarnym tle zwrócony wierzchołkiem ku górze (wskaźnik W 10a - oznaczający początek odcinka z popychaniem) albo ku dołowi (wskaźnik W 10b oznaczający koniec odcinka z popychaniem)

a)    wskaźniki W 10a i W 10b służą do oznaczania w razie potrzeby tych punktów na szlaku, przy których lokomotywa popychająca ma rozpocząć popychanie pociągu albo zaprzestać popychania,
b)    wskaźnik W 10a oznaczający początek odcinka z popychaniem ustawia się w odległości 100 m przed miejscem, od którego należy rozpocząć popychanie, natomiast wskaźnik W 10b oznaczający koniec odcinka z popychaniem - w miejscu, od którego należy zaprzestać popychania pociągów; wskaźniki te umieszcza się po prawej stronie toru, do którego się odnoszą.

12) Wskaźniki W11a i W11 b "Wskaźniki uprzedzające" w zależności od miejsca usytuowania wskaźnika oznaczają, że za wskaźnikiem znajduje się:
a) tarcza ostrzegawcza semafora wjazdowego lub odstępowego albo semafor, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości (wskaźnik W11a)
b) tarcza ostrzegawcza semafora wjazdowego posterunku ruchu, na którym rozpoczyna się odcinek zelektryfikowany (wskaźnik W11b)
Przed tarczą ostrzegawczą zawsze trzy, a przed semaforem, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości, zawsze cztery kolejno po sobie następujące prostokątne lub kwadratowe białe tablice odpowiednio: z trzema,
dwoma i jednym albo z czterema, trzema, dwoma i jednym czarnymi pasami, wznoszącymi się ukośnie z lewa na prawo; pasy czarne na tablicach prostokątnych maluje się pod kątem 30°, a na tablicach kwadratowych - pod kątem 45° do poziomu:

-   na wskaźniku W11b na czarnych pasach tablic umieszcza się czerwoną strzałę w kształcie błyskawicy, zwróconą ostrzem ku dołowi i malowaną na całej długości tablicy wskaźnika,
-   wskaźnik W11a służy do zwrócenia uwagi maszynisty pojazdu trakcyjnego na zbliżanie się do tarczy ostrzegawczej semafora wjazdowego lub odstępowego albo do semafora, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości,
-   wskaźnik W11b, umieszczany wyłącznie przed tarczą ostrzegawczą semafora wjazdowego, służy dodatkowo do uprzedzenia maszynisty o zbliżaniu się do posterunku ruchu, na którym rozpoczyna się odcinek zelektryfikowany z siecią górną pod wysokim napięciem, której dotknięcie lub skierowanie na nią strumienia wody grozi śmiercią,
-   wskaźnik W11 a ustawia się przed tarczą ostrzegawczą semafora wjazdowego lub odstępowego albo przed semaforem, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości; na stacjach pośrednich, nie-węzłowych, leżących na liniach kolejowych drugorzędnych i znaczenia miejscowego można nie stosować wskaźnika przed tarczą ostrzegawczą; wskaźnika W 11a można także nie stosować przed tarczami ostrzegawczymi na szlakach, na których największa dopuszczalna prędkość nie przekracza 40 km/h, niezależnie od kategorii linii kolejowej i rodzaju posterunku (stacja pośrednia, węzłowa, posterunek odgałęźny, odstępowy),
-   wskaźnik W11b stosuje się na szlakach niezelektryfikowanych niezależnie od kategorii linii kolejowej i warunków widoczności tarczy ostrzegawczej i ustawia go przed tarczami ostrzegawczymi semaforów wjazdowych posterunków ruchu, na których rozpoczyna się odcinek zelektryfikowany,
-   wskaźniki W 11a i W11b ustawia się po tej samej stronie toru, patrząc w kierunku jazdy, po której umieszczona jest tarcza ostrzegawcza lub semafor, wymagające zastosowania tych wskaźników,
-   tablice wskaźników przed tarczą ostrzegawczą ustawia się w odległościach co 100 m w takiej kolejności, aby maszynista pojazdu trakcyjnego, zbliżającego się do tarczy ostrzegawczej, widział pierwszą napotkaną tablicę z trzema, drugą - z dwoma i ostatnią - z jednym pasem czarnym; w przypadkach wyjątkowych, uzasadnionych miejscowymi warunkami, podane odległości mogą być zmniejszone najwyżej do 60 m między sąsiednimi tablicami, przy czym należy zachować jednakowe odległości między wszystkimi tablicami,
-   tablice wskaźnika przed semaforem, którego obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości, ustawia się w ten sposób, że pierwszą tablicę z czterema pasami czarnymi umieszcza się w miejscu, z którego powinien być widoczny semafor, a następne - kolejno z trzema, dwoma i jednym pasem - pomiędzy pierwszą tablicą a semaforem tak, żeby były zachowane jednakowe odległości między wszystkimi tablicami,
-   jeżeli wskaźniki ustawia się na zewnątrz torów, to stosuje się tablice prostokątne wysokie, jeśli zaś na międzytorzu, to można ustawić, w zależności od szerokości międzytorza, tablice prostokątne o mniejszych wymiarach albo tablice kwadratowe.

13) Wskaźnik W 11p "Wskaźnik przejazdowy" oznaczają, że za wskaźnikami znajduje się tarcza ostrzegawcza przejazdowa
Przed tarczą ostrzegawczą przejazdową jedna, a przed tarczą ostrzegawczą przejazdową, której obrazy sygnałowe mogą nie być widoczne w sposób ciągły z wymaganej odległości, dwie, kolejno po sobie następujące prostokątne tablice pomarańczowe, odpowiednio z jednym albo dwoma czarnymi trójkątami równobocznymi skierowanymi wierzchołkiem do góry, umieszczonymi w środkowej części tablicy

a)  wskaźnik W 1 1p służy do zwrócenia uwagi maszyniście na zbliżanie się do tarczy ostrzegawczej przejazdowej,
b)    wskaźnik W 1 1p z jednym trójkątem ustawia się w odległości 200 m, a wskaźnik W 11 p z dwoma trójkątami - 400 m, przed tarczą ostrzegawczą przejazdową, po tej samej stronie toru, po której umieszczona jest tarcza ostrzegawcza przejazdowa, do której wskaźnik się odnosi.

14) Wskaźnik W 12 "Wskaźnik parowozowy" oznacza, że należy zakropić popielnik oraz zamknąć jego klapy
Biała tablica w kształcie ukośnika z czarnym obramowaniem, zwrócona do góry wierzchołkiem leżącym na dłuższej przekątnej

a)    wskaźnik W 12 ustawia się w odległości 200 m przed mostami, wiaduktami lub innymi obiektami,
b)    przy przejeżdżaniu obok wskaźnika W 12 należy popielnik parowozu zakropić i zamknąć jego klapy.

15) Wskaźnik W 13 "Wskaźnik torowy" oznacza, że należy podnieść noże i zamknąć skrzydła pługa odśnieżnego oraz zachować szczególną ostrożność przy pracy podbij arek, oczyszczarek tłucznia i innych maszyn torowych
Czarno-biała krata lub dwie kraty, każda składająca się z dwóch par czarno-białych ukośników, umieszczone jedna nad drugą

a) wskaźnik W 13 stosuje się do oznaczania miejsc, w szczególności przejazdu, mostu, rozjazdu, urządzeń oddziaływania tor-pojazd, czujnika szynowego, urządzeń do wykrywania zagrzanych osi i płaskich miejsc lub innych urządzeń w torze, przed którymi powinny być podnoszone noże i zamykane skrzydła pługa odśnieżnego podczas oczyszczania toru ze śniegu oraz w których należy zachować szczególną ostrożność przy pracy podbijarek, oczyszczarek tłucznia i innych maszyn torowych,
b)  wskaźnik W 13 ustawia się w odległości 50 m od osłanianego miejsca, z obu stron tego miejsca, przy każdym torze,
c)  przeszkody znajdujące się w odległości mniejszej od 150 m jedna od drugiej powinny być oznaczone jako jedna przeszkoda wskaźnikiem W 13 w postaci dwóch krat

16) Wskaźnik W 14 "Wskaźniki odcinka ograniczonej prędkości" "oznaczają początek lub koniec odcinka, przez który należy przejeżdżać z ograniczoną prędkością
Prostokątna pomarańczowa tablica z czarnym obramowaniem, a na niej z jednej strony czarny kąt, zwrócony wierzchołkiem ku dołowi, z drugiej zaś - zwrócony wierzchołkiem ku górze (kąt oparty jest na krótszym boku prostokąta, a wierzchołek dotyka przeciwległego boku)

a)  wskaźnik W 14 należy stosować łącznie z sygnałem D 6 - tarcza "Zwolnić bieg", określonym w § 10,
b)  wskaźnik W 14 ustawia się za tarczą D 6 "Zwolnić bieg", patrząc w kierunku jazdy, na początku, a w razie potrzeby i na końcu odcinka, przez który należy jechać ze zmniejszoną prędkością,
c)  w przypadku konieczności zmniejszenia prędkości pociągów w obrębie stacji na całej jej długości W 14 należy umieścić przy semaforze wjazdowym,
d)  na końcu odcinka:
-   na szlaku jednotorowym i wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych - dla jazdy po torze nieskrajnym - obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika, ustawionego na początku odcinka dla przeciwnego kierunku, pomimo tego, że wskaźnik ten jest ustawiony z lewej strony toru, patrząc w kierunku jazdy; zasada ta obowiązuje także dla wskaźników ustawionych w obrębie stacji,
-   na szlaku dwutorowym, przy równoległym zbliżeniu torów szlakowych dwóch linii kolejowych jednotorowych i na szlaku wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych, różnych linii kolejowych, dla jazdy po torze skrajnym, obowiązuje maszynistę obraz na odwrotnej stronie wskaźnika, ustawionego na początku odcinka dla przeciwnego kierunku, z prawej albo z lewej strony toru, patrząc w kierunku jazdy,
e)  wskaźnik ustawiony na początku odcinka jest zwrócony w kierunku nadjeżdżającego pojazdu szynowego tą stroną, na której jest uwidoczniony kąt zwrócony wierzchołkiem ku dołowi, a ustawiony na końcu odcinka - tą stroną, na której jest uwidoczniony kąt zwrócony wierzchołkiem ku górze,
i) jeżeli na szlaku wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych, szerokość międzytorza nie pozwala na ustawienie wskaźnika typowego, stosuje się wskaźnik o zmniejszonych wymiarach i umieszcza się go nisko, z zachowaniem skrajni, dolną krawędzią tablicy na wysokości główki szyny,
f)  wskaźnik W 14 należy oświetlać w porze nocnej; jeżeli powierzchnia wskaźnika jest wykonana z materiałów odblaskowych, to w przypadku ustawienia go na szlaku można nie stosować na nim miejscowego oświetlenia.

17) Wskaźnik W 15 "Wskaźnik zmiany lokalizacji" oznacza, że semafor, sygnalizator powtarzający lub tarcza ostrzegawcza nie są umieszczone w miejscu, w którym powinny się znajdować, pomimo to odnoszą się do toru, przy którym stoi wskaźnik
Kwadratowa biała tablica z czarnym trójkątem zwróconym ostrzem w kierunku semafora, sygnalizatora powtarzającego lub tarczy ostrzegawczej (trójkąt równoramienny, którego podstawą jest bok kwadratu, a wierzchołek skierowany do sygnalizatora leży na środku przeciwległego boku)

Wskaźnik W 15 ustawia się w tym miejscu, w którym powinny być ustawione: semafor, sygnalizator powtarzający lub tarcza ostrzegawcza .

18) Wskaźnik W 16 "Wskaźnik przystanku osobowego" oznacza, że za wskaźnikiem w odległości drogi hamowania znajduje się przystanek osobowy
Biała pozioma tablica z trzema czarnymi pasami, wznoszącymi się ukośnie z lewa na prawo

Wskaźnik W 16 ustawia się skośnie do toru przed przystankami osobowymi, na których nie ma semaforów, z prawej strony toru, do którego się odnosi, w odległości drogi hamowania pociągów obowiązującej na danym szlaku, liczonej od wskaźnika W 4, ustawionego na tym przystanku.

19) Wskaźnik W 17 "Wskaźnik ukresu" oznacza miejsce przy zbiegających się torach, do którego wolno tor zająć taborem kolejowym
Wskaźnik w postaci biało-czerwonego słupka (słupek ukresowy)

Miejsce usytuowania wskaźnika wyznacza się z uwzględnieniem obowiązującej skrajni i warunków lokalnych, w szczególności przechyłki lub poszerzenia na łuku.

20) Wskaźnik W 18 "Wskaźnik samoczynnej blokady liniowej" oznacza miejsce ustawienia ostatniego semafora odstępowego samoczynnej blokady liniowej na szlaku przed semaforem wjazdowym
Kwadratowa biała tablica z czarnym obramowaniem, a na niej czarny pierścień z czarnym kołem w środku

a) wskaźnik W 18 umieszcza się na maszcie ostatniego semafora odstępowego samoczynnej blokady liniowej w celu poinformowania drużyny pociągowej, że zbliża się do semafora wjazdowego posterunku ruchu,
b) w przypadku gdy ostatni samoczynny semafor odstępowy jest ciemny lub unieważniony, wskaźnik W 18 nakazuje maszyniście jazdę z taką prędkością, aby mógł on zatrzymać pociąg przed ewentualną przeszkodą, semaforem wjazdowym wskazującym sygnał "Stój" lub zmniejszyć prędkość stosownie do wskazań semafora wjazdowego.

21) Wskaźnik W 19 "Wskaźnik uprzedzający o braku drogi hamowania" oznacza, że odległość między dwoma następnymi semaforami lub między następną tarczą ostrzegawczą semaforową a semaforem jest mniejsza od obowiązującej na danej linii kolejowej długości drogi hamowania
Biała strzała, zwrócona ostrzem ku dołowi, na czarnym tle

a)    wskaźnik W 19 lniormuje drużynę pociągową o tym, że za następnym semaforem lub tarczą ostrzegawczą semaforową pociąg wjedzie na odstęp o długości mniejszej od obowiązującej na danej linii kolejowej drogi hamowania i wymaga od maszynisty zachowania szczególnej ostrożności w regulowaniu prędkości jazdy pociągu,
b)    wskaźnik W 19 umieszcza się na maszcie semafora lub tarczy ostrzegawczej semaforowej bezpośrednio poprzedzających ten semafor lub tarczę ostrzegawczą semaforową, za którymi występuje skrócony odstęp,
c)    wskaźnik W 19 może być wykonany jako świetlny, w postaci latarni z matowobiałą strzałą, ukazujący się razem z sygnałem zezwalającym na semaforze dla przebiegu ustawionego na odstęp o skróconej drodze hamowania, lub w postaci tablicy, stale wskazującej obraz tego wskaźnika; tablica wskaźnika niewyświetlanego powinna być wykonana z materiałów odblaskowych.

22) Wskaźnik W 20 "Wskaźnik braku drogi hamowania" oznacza, że odległość między tarczą ostrzegawczą semaforową lub semaforem, na których jest umieszczony wskaźnik, a następnym semaforem jest mniejsza od obowiązującej na danej linii kolejowej długości drogi hamowania:
Dwie równoległe białe strzały, zwrócone ostrzem ku dołowi, na czarnym tle

a)    wskaźnik W 20 informuje drużynę pociągową o tym, że pociąg wjeżdża na odstęp o długości mniejszej od obowiązującej na danej linii kolejowej drogi hamowania i wymaga od maszynisty zachowania szczególnej ostrożności w regulowaniu prędkości jazdy pociągu;
b)    wskaźnik W 20 umieszcza się na maszcie tarczy ostrzegawczej semaforowej lub semafora na początku skróconego odstępu, patrząc w kierunku jazdy pociągu;
c)    wskaźnik W 20 powinien być poprzedzony wskaźnikiem W 19, o którym mowa w pkt 21;
d)    wskaźnik W 20 może być wykonany jako świetlny, w postaci latarni z matowobiałymi strzałami, ukazujący się razem z sygnałem zezwalającym na semaforze, lub w postaci tablicy, stale wskazującej obraz tego wskaźnika; tablica wskaźnika niewyświe-tlanego powinna być wykonana z materiałów odblaskowych.

23) Wskaźnik W 21 "Wskaźniki zmiany prędkości" oznacza miejsce zmiany i obowiązującą od tego miejsca największą dozwoloną prędkość drogową:
Kwadratowa czarna tablica, a na niej biała liczba wskazująca największą dozwoloną prędkość drogową określoną w dziesiątkach kilometrów na godzinę

a)    wskaźnik W 21 umieszczony na maszcie semafora oznacza, że jazda po zwrotnicach w kierunku zwrotnym może odbywać się z prędkością określoną przez ten . wskaźnik większą niż 40 km/h ;
b)    wskaźnik W 21 wykonuje się jako świetlny i umieszcza na maszcie semafora tylko wówczas, gdy typ rozjazdu osłanianego tym semaforem pozwala na jazdę z prędkością większą niż 40 km/h w kierunku zwrotnym;
c)     na wskaźniku W 21 matowo-biała liczba na czarnym tle wyświetla się jednocześnie z ukazaniem się na semaforze sygnału zezwalającego na jazdę ze zmniejszoną prędkością.

24) Wskaźnik W 22 "Wskaźnik jazdy pociągu towarowego" oznacza, że pociąg towarowy może przejechać bez zatrzymania ze zmniejszoną prędkością obok semafora odstępowego blokady samoczynnej, wskazującego sygnał "Stój"
Kwadratowa czarna tablica ustawiona po przekątnej pionowo, a na niej umieszczona centralnie biała litera "T" wykonana z materiałów odblaskowych



a)    wskaźnik W 22 jest stosowany na semaforach odstępowych samoczynnej blokady liniowej, ustawionych na wzniesieniu miarodajnym ponad 6 %o na długości drogi hamowania;
b)    wskaźnik W 22 odnosi się wyłącznie do ciężkich pociągów towarowych i zezwala na przejechanie bez zatrzymania obok semafora odstępowego samoczynnej blokady liniowej, wskazującego sygnał "Stój", z prędkością nie większą od 20 km/h, przy czym maszynista powinien tak regulować prędkość, aby mógł w każdej chwili zatrzymać pociąg w razie zauważenia przeszkody do dalszej jazdy.

25) Wskaźnik W 23 "Wskaźnik odcinka izolowanego" początek odcinka torowego lub zwrotnicowego wyposażonego w urządzenie kontroli niezajętości torów i rozjazdów
Wskaźnik w postaci żółtego słupka ustawionego przy torze

a)    wskaźnik W 23 oznacza miejsce, przed którym przetaczany tabor kolejowy powinien się zatrzymać, aby umożliwić przestawienie zwrotnicy,
b)    wskaźnika W 23 nie oświetla się.

26) Wskaźnik W 24 "Wskaźnik kierunku przeciwnego" oznacza wyjazd na tor szlaku dwutorowego w kierunku przeciwnym do zasadniczego
Wskaźnik świetlny, matowobiała kresa na kwadratowej czarnej tablicy wznosząca się do góry z prawa na lewo

a) wskaźnik W 24 umieszcza się na maszcie semafora albo na osobnym maszcie,
b) obraz na wskaźniku W 24 pokazuje się jednocześnie z wyświetleniem na semaforze sygnału zezwalającego na jazdę,
c)  w przypadku wyprawienia pociągu na sygnał zastępczy "Sz" obraz na wskaźniku W 24 pokazuje się jednocześnie z obrazem sygnału zastępczego,
d)  w szczególnych przypadkach, określonych wytycznymi organizacji zamknięć torowych w czasie wykonywania planowych robót, wskaźnik W 24 może być stosowany w porze dziennej w postaci przenośnej tablicy nieoświetlonej.

27) Wskaźnik W 25 "Wskaźnik ogrzewania" oznacza stanowisko elektrycznego ogrzewania wagonów i rozpoczęcia ogrzewania
Wskaźnik świetlny - jedna lub dwie prostokątne latarnie umieszczone na wspólnym maszcie; na każdej latarni, w kolorze czerwonym, numer toru ze strzałką zwróconą w kierunku toru, do którego się ta latarnia odnosi, oraz strzała w kształcie błyskawicy zwrócona ostrzem ku dołowi

a)    wskaźnik W 25 ustawia się na międzytorzu w miejscu stanowiska elektrycznego ogrzewania wagonów na torach postojowych; przeznaczony jest on do uprzedzenia o konieczności zachowania ostrożności w czasie ogrzewania składów, z uwagi na wysokie napięcie,
b)    wskaźnik W 25 wyświetla się z chwilą rozpoczęcia ogrzewania,
c)    w czasie trwania ogrzewania wagonów zabrania się zbliżania i dojeżdżania do nich.

28) Wskaźniki W 26a i W 26b "Wskaźniki kierunku jazdy" oznaczają przejazd z grupy torów dalekobieżnych na grupę torów podmiejskich (wskaźnik W 26a) lub przejazd z grupy torów podmiejskich na grupę torów dalekobieżnych (wskaźnik W 26b)
Wskaźnik świetlny z matowobiałą literą na czarnym tle, stanowiącą skrót nazwy grupy torów, na którą przejeżdża pociąg (wskaźnik W 26a - zawsze litera "P", wskaźnik W 26b - zawsze litera "D")

Wskaźniki W 26a i W 26b umieszcza się na semaforze ustawionym przed przejściem zwrotnicowym służącym do przejazdu z jednej grupy torów na drugą; wskaźnik jest wyświetlany tylko wtedy, kiedy semafor wskazuje sygnał zezwalający na jazdę w kierunku, który został wyróżniony tym wskaźnikiem; wskaźniki W 26a i W 26b wyświetlają się również, gdy na semaforze ukaże się sygnał zastępczy.

29) Wskaźnik W 27 "Wskaźnik zmiany prędkości" oznacza miejsce zmiany i obowiązującą od tego miejsca największą dozwoloną prędkość drogową
Kwadratowa czarna tablica, a na niej biała liczba wskazująca największą dozwoloną prędkość drogową określoną w dziesiątkach kilometrów na godzinę

a)  wskaźnik W 27 ustawia się w miejscu zmiany największej dozwolonej prędkości drogowej na szlaku jednotorowym po prawej stronie toru, patrząc w kierunku wzrostu kilometrażu linii kolejowej (wskaźnik dwustronny, stosownie do prędkości dozwolonej za tym wskaźnikiem, patrząc w kierunku jazdy pociągu), a w pozostałych przypadkach według zasad określonych w ust. 14 pkt 1, 3 i 4, przy czym w razie zmiany tej prędkości, w obrębie stacji wskaźnik W 27 ustawia się:
-   przy zmniejszeniu prędkości - przed pierwszą zwrotnicą,
-   przy zwiększeniu prędkości - za ostatnią zwrotnicą,
b) jeżeli nie można ustawić wskaźnika W 21 z zachowaniem skrajni, stosuje się tablicę o zmniejszonych wymiarach i umieszczają nisko,
c)  cyfry na wskaźniku W 27 powinny być wykonane z materiałów odblaskowych.

30) Wskaźnik W 28 "Wskaźnik kanału radiowego" oznacza miejsce zmiany i obowiązujący od tego miejsca numer kanału radiołączności pociągowej
Okrągła czarna tablica, a na niej żółte oznaczenie literowo-cyfrowe; litera stanowi uzgodniony z Prezesem UTK wyróżnik zarządcy infrastruktury - dla PLKjest litera "R", którego wskaźnik dotyczy; liczba wskazuje numer kanału radiołączności pociągowej, przydzielonego danemu zarządcy infrastruktury

a)    wskaźnik W 28 informuje maszynistę o miejscu zmiany obowiązującego kanału radiołączności pociągowej i o obowiązującym od tego miejsca numerze kanału radiowego; po minięciu wskaźnika maszynista powinien przełączyć radiotelefon na wskazany kanał radiołączności pociągowej i jak najszybciej nawiązać łączność z najbliższym posterunkiem ruchu pracującym na tym kanale,
b)    numer kanału określony wskaźnikiem W 28 obowiązuje do miejsca ustawienia następnego wskaźnika z innym numerem,
c) wskaźnik W 28 ustawia się w następujący sposób:
-   na stacji lub posterunku odgałęźnym, będącym początkiem linii kolejowej z radiołącznością pociągową - na stacji w odległości 30-70 m, a na posterunku odgałęźnym - 100-150 m za ostatnią zwrotnicą, patrząc w kierunku szlaku z radiołącznością pociągową,
-   na stacji węzłowej lub posterunku odgałęźnym, jeżeli na przyległych szlakach jest radiołączność pociągowa o różnych numerach kanałów - na stacji w odległości 30-70 m, a na posterunku odgałęźnym - 100-150 m za ostatnią zwrotnicą wyjazdową, patrząc w kierunku szlaku z innym kanałem radiołączności pociągowej,
-   przy dojeździe do posterunku leżącego na linii kolejowej z radiołącznością pociągową, na szlaku niewyposażonym w radiołączność pociągową - 300 m przed semaforem wjazdowym posterunku ruchu z radiołącznością pociągową,
d) jeżeli nie można ustawić wskaźnika W 28 z zachowaniem skrajni, stosuje się tablicę o zmniejszonych wymiarach i umieszczają nisko; litera i cyfra na wskaźniku powinny być wykonane z materiałów odblaskowych.

31) Wskaźnik W 29 "Wskaźnik nawiązania łączności" oznacza, że należy nawiązać łączność radiową z dyżurnym ruchu odcinkowym
Pomarańczowa tablica pozioma, a na niej dwa czarne kąty, oparte na krótszych bokach prostokąta, jeden obok drugiego, stykające się wierzchołkami w środku tablicy

a)  wskaźnik W 29 stosuje się na odcinkach linii kolejowej, na których ruch prowadzony jest na podstawie radiotelefonicznego porozumiewania się dyżurnego ruchu odcinkowego z maszynistą pojazdu trakcyjnego lub kierującym pojazdem pomocniczym, dla wskazania miejsca, w którym maszynista lub kierujący pojazdem pomocniczym ma obowiązek nawiązania łączności radiowej z dyżurnym ruchu odcinkowym,
b)  wskaźnik W 29 ustawia się skośnie do toru, po prawej stronie toru przed mijanką bezobsługową w odległości nie mniejszej niż 1.600 m przed samoczynnie działającym semaforem wjazdowym.

31) Wskaźnik W 30 "Wskaźnik ważenia składu" oznacza prędkość, z jaką należy przejeżdżać przez automatyczną wagę podczas ważenia składu
Wskaźnik świetlny - matowobiałe koło na jasnoniebieskim tle, a w kole napis "Waga x km/h", gdzie "x" oznacza prędkość przejazdu w km/h

a)  wskaźnik W 30 umieszcza się we właściwej odległości, zgodnie z dokumentacją techniczną wagi, przed wagą z obu jej stron,
b)  wyświetlony wskaźnik W 30 oznacza, że skład będzie ważony i należy przejeżdżać przez wagę z prędkością określoną na wskaźniku.

32) Wskaźnik W 31 "Wskaźnik kasowania" oznacza, że sygnalizator, na którym został umieszczony wskaźnik, jest nieczynny, nie został oddany do użytku lub jest unieważniony, a sygnały wyświetlane na nim są nieobowiązujące
Biały ukośny krzyż z czarną obwódką

Wskaźnik W 31 umieszcza się na nieczynnych sygnalizatorach.

33) Wskaźnik W 32 "Wskaźnik czoła pociągu" oznacza miejsce zatrzymania czoła pociągu o długości określonej tym wskaźnikiem
Biała tablica pięciokątna (ścięty prostokąt) z czarną obwódką i czarną liczbą określającą długość pociągu w metrach

Wskaźnik W 32 stosuje się na stacjach i przystankach osobowych; wskaźnik W 32, w razie potrzeby więcej niż jeden, dla pociągów o różnych długościach, ustawia się, rozmieszczając go w zależności od warunków miejscowych w taki sposób, aby zapewniona została możliwie najdogodniejsza obsługa podróżnych.

16.  Wskaźniki We stosowane na liniach kolejowych zelektryfikowanych określają obowiązujący maszynistę sposób prowadzenia elektrycznego pojazdu trakcyjnego wynikający z układu zasilania i układu sieci trakcyjnej.

17.  Wskaźniki We ustawia się obok toru albo zawiesza nad torem, do którego się odnoszą, patrząc w kierunku jazdy, według następujących zasad:
1)  na stacji wskaźnik We umieszcza się z prawej strony toru, do którego się odnosi, patrząc w kierunku jazdy;
2)  na szlaku jednotorowym wskaźnik We umieszcza się po prawej stronie toru, dla każdego kierunku jazdy;
3)  na szlaku dwutorowym, jak również przy równoległym zbliżeniu torów szlakowych dwóch linii kolejowych jednotorowych wskaźnik We umieszcza się po zewnętrznej stronie torów, dla toru prawego - po prawej, a dla toru lewego - po lewej stronie, patrząc w kierunku jazdy;
4) na szlaku wielotorowym, przy liczbie torów szlakowych większej niż 2, jak również przy równoległym zbliżeniu więcej niż dwóch torów szlakowych różnych linii kolejowych wskaźnik We umieszcza się przy torach skrajnych - po zewnętrznej stronie torów, przy torach nieskrajnych - z prawej strony toru dla każdego kierunku jazdy po danym torze.

18.  Wskaźniki We mogą być stałe albo przenośne.

19.  Wskaźniki We 1 - We 9 mają postać kwadratowej niebieskiej tablicy z czarną i białą obwódką, ustawionej przekątną pionowo, z odpowiednim białym symbolem na niebieskim polu.

20.  Stosuje się następujące wskaźniki dotyczące zelektryfikowanych linii kolejowych:

1) Wskaźnik We 1 "Wskaźnik uprzedzający o opuszczeniu pantografu" oznacza, że należy przygotować się do opuszczenia pantografów przed następnym wskaźnikiem i nakazuje zmniejszyć prędkość do 60 km/h
Dwa poziome białe paski jednakowej wielkości, przesunięte w pionie i w poziomie względem siebie tak, że początek górnego paska jest na wysokości końca paska dolnego na kwadratowej niebieskiej tablicy z czarną i białą obwódką

Wskaźnik We 1 ustawia się na szlaku i na stacji przy torach głównych zasadniczych, w odległości 500 m przed wskaźnikiem opuszczenia pantografu

2) Wskaźniki We 2a, We 2b, We 2c "Wskaźniki opuszczenia pantografu" oznacza, że należy opuścić pantografy: niezależnie od kierunku jazdy (wskaźnik We 2a), przy jeździe na tor odgałęziający się w prawo od toru, przy którym jest ustawiony wskaźnik (wskaźnik We 2b) lub przy jeździe na tor odgałęziający się w lewo od toru, przy którym jest ustawiony wskaźnik (wskaźnik We 2c)
Jeden biały poziomy pasek na kwadratowej niebieskiej tablicy z czarną i białą obwódką; wskaźnik We 2b i We 2c obowiązujący dla torów odgałęziających się uzupełniony jest małą kwadratową czarną tablicą z białym trójkątem zwróconym ostrzem odpowiednio w prawo lub w lewo, w zależności od tego, którego toru odgałęziającego się dotyczy wskaźnik

a)  wskaźnik We 2a, We 2b, We 2c ustawia się na szlaku i na stacjach w odległości 100 m przed początkiem odcinka toru, który należy przejeżdżać z opuszczonym pantografem,
b)  wskaźnik We 2a, We 2b, We 2c stosuje się:
-   w razie wyłączania sieci lub odcinka sieci spod napięcia, aby uniknąć przeniesienia napięcia przez pantograf,
-   w razie konieczności jazdy z rozpędu na odcinkach toru nie-zelektryfikowanego,
- w razie konieczności jazdy z rozpędu na odcinkach toru zelektryfikowanego w przypadku, gdy stan sieci lub inne względy nie pozwalają na współpracę z pantografami

Wskaźniki We 3a, We 3b "Wskaźniki podniesienia pantografu" oznaczają, że należy podnieść pantografy elektrycznego zespołu trakcyjnego (wskaźnik We 3a) lub lokomotywy elektrycznej (wskaźnik We 3b)
Jeden biały pionowy pasek na kwadratowej niebieskiej tablicy z czarną i białą obwódką; wskaźnik obowiązujący lokomotywy elektryczne uzupełniony jest małą kwadratową, białą tablicą z czarną obwódką oraz czarną literą "L"

Wskaźnik We 3a dotyczący elektrycznych zespołów trakcyjnych ustawia się w odległości 200 m, a wskaźnik We 3b dotyczący lokomotyw w odległości 30 m za miejscem, w którym można podnieść pantografy

3) Wskaźniki We 4a, We 4b, We 4c "Wskaźniki zakazu wjazdu elektrycznych pojazdów trakcyjnych" oznaczają, że wjazd elektrycznych pojazdów trakcyjnych jest zabroniony: na tor, przy którym jest ustawiony wskaźnik (wskaźnik We 4a), na tor odgałęziający się w prawo od toru, przy którym jest ustawiony wskaźnik (wskaźnik We 4b), lub na tor odgałęziający się w lewo od toru, przy którym ustawiony jest wskaźnik (wskaźnik We 4c)
Dwa białe kwadraty jeden w drugim na kwadratowej niebieskiej tablicy z czarną i białą obwódką; wskaźnik obowiązujący dla torów odgałęziających się uzupełniony jest małą kwadratową czarną tablicą z białym trójkątem zwróconym ostrzem odpowiednio w prawo lub w lewo, w zależności od tego, którego toru odgałęziającego się dotyczy

a)  wskaźnik We 4a, We 4b, We 4c służy do oznaczania miejsc, poza które przejazd elektrycznych pojazdów trakcyjnych jest zabroniony, w szczególności takich jak uszkodzenie sieci, praca przy sieci, koniec sieci,
b)  wskaźnik We 4a, We 4b, We 4c ustawia się w odległości 15 m przed miejscem, poza które przejazd jest zabroniony

4) Wskaźniki We 8a, We 8b, We 8c "Wskaźniki jazdy bezprądowej" oznaczają miejsce, przez które elektryczny pojazd trakcyjny powinien przejeżdżać bez pobierania prądu z sieci trakcyjnej: przy przejeździe po torze, przy którym jest ustawiony wskaźnik (wskaźnik We 8a), przy jeździe na tor odgałęziający się w prawo od toru, przy którym jest ustawiony wskaźnik (wskaźnik We 8b), lub przy jeździe na tor odgałęziający się w lewo od toru, przy którym stoi wskaźnik (wskaźnik We 8c)
Dwa równoległe białe paski pionowe i pod nimi jeden biały pasek poziomy na kwadratowej niebieskiej tablicy z czarną i białą obwódką, niestykający się z paskami pionowymi; wskaźnik obowiązujący dla torów odgałęziających się uzupełniony jest małą kwadratową czarną tablicą z białym trójkątem zwróconym ostrzem odpowiednio w prawo lub w lewo, w zależności od tego, którego toru odgałęziającego się dotyczy

Wskaźniki We 8a, We 8b i We 8c ustawia się w odległości 30 m przed elementem podłużnego sekcjonowania sieci jezdnej, takim jak izolowane przęsło naprężenia, przerwa powietrzna, izolator sekcyjny, który oddziela elektrycznie dwa odcinki sieci i przez który należy przejeżdżać bez pobierania prądu z sieci

5) Wskaźniki We 9a, We 9b "Wskaźniki jazdy pod prądem" oznaczają miejsce, od którego elektryczny zespół trakcyjny (wskaźnik We 9a) lub lokomotywa elektryczna (wskaźnik We 9b) mogą jechać, pobierając prąd z sieci trakcyjnej
Białe paski w kształcie korytka na kwadratowej niebieskiej tablicy z czarną i białą obwódką; wskaźnik obowiązujący lokomotywy elektryczne uzupełniony jest małą kwadratową białą tablicą z czarną obwódką oraz czarną literą "L"

Wskaźnik We 9a dotyczący elektrycznych zespołów trakcyjnych ustawia się w odległości 200 m, a wskaźnik We 9b dotyczący lokomotyw - w odległości nie mniejszej niż 30 m i nie większej niż 100 m za miejscem, które należy przejeżdżać bez pobierania prądu z sieci.


§ 17.
Sygnały i wskaźniki stosowane wyłącznie na wyznaczonych liniach kolejowych i stacjach

1. Sygnały i wskaźniki stosowane wyłącznie na wyznaczonych liniach kolejowych i stacjach:

1) Sygnał S 1a "Stój - absolutny zakaz wjazdu do tunelu"
Czerwone migające światło wyświetlone jednocześnie z sygnałem S 1 "Stój" na semaforze odstępowym samoczynnym

a)  sygnał ten oznacza absolutny zakaz przejazdu obok semafora odstępowego samoczynnego wskazującego sygnał S 1 "Stój", ustawionego przed wjazdem do tunelu,
b) pociąg zatrzymany przed sygnałem S 1a może jechać dalej, gdy sygnał ten zostanie wyłączony oraz dodatkowo drużyna pociągowa otrzyma zezwolenie na wjazd do tunelu przekazane za pomocą urządzeń łączności przez właściwego dyżurnego ruchu lub ustnie przez upoważnionego pracownika,
c) sygnał S 1a jest stosowany na szlakach: Warszawa Wschodnia -Warszawa Zachodnia i Warszawa Wschodnia - Warszawa Centralna.

2) Wskaźnik W 21wg oznacza, że należy przejeżdżać z określoną prędkością przez automatyczną wagę
Matowobiała liczba na ciemnym tle, oznaczająca prędkość (w dziesiątkach km/h) wjazdu na automatyczną wagę

a) liczba na wskaźniku W 21 wg wyświetla się jednocześnie z sygnałem zezwalającym tylko wówczas, gdy jest nastawiony przebieg wjazdowy na tor, na którym jest zainstalowana automatyczna waga; w odległości 40 m przed wagą, z obu jej stron, ustawia się wskaźniki W 9 bez poprzedzania ich wskaźnikami W 8,
b) wskaźnik W 21 wg jest stosowany na stacjach Hrubieszów LHS i Dorohusk.

3) Sygnał Pc 5-LHS "Oznaczenie końca pociągu"
Dzienny i nocny
Tarcza po prawej stronie tylnej ściany ostatniego wagonu w składzie pociągu; tarcze są prostokątne i podzielone na cztery trójkąty, z których górny i dolny są czerwone, oba zaś boczne - białe; powierzchnia tarczy powinna być wykonana z materiałów odblaskowych

Sygnał Pc 5-LHS stosuje się wyłącznie na liniach kolejowych zarządzanych przez spółkę PKP Linia Hutnicza Szerokotorowa.


§ 18.
Sygnały na semaforach świetlnych, tarczach ostrzegawczych i sygnalizatorach powtarzających, stosowane do odwołania

1. Na semaforach świetlnych można do odwołania stosować następujące sygnały:

1) Sygnał "Wolna droga ze zmniejszoną prędkością" lub "Wolna droga ze zmniejszoną prędkością. Następny semafor nadaje sygnał zezwalający na jazdę"
Dwa zielone światła na semaforze w jednym pionie zwrócone do pociągu

2) Sygnał "Wolna droga. Następny semafor wskazuje sygnał zezwalający na jazdę ze zmniejszoną prędkością"
Światło zielone, a nad nim światło pomarańczowe na semaforze w pionie, zwrócone do pociągu

2. Na tarczy ostrzegawczej można do odwołania stosować następujący sygnał:

1) Sygnał "Semafor wskazuje sygnał "Wjazd ze zmniejszoną prędkością. Następny semafor wskazuje Stój" lub sygnał "Wolna droga ze zmniejszoną prędkością. Następny semafor wskazuje sygnał zezwalający na jazdę"
Pomarańczowe i zielone światło w pionie zwrócone do pociągu

3. Na sygnalizatorze powtarzającym można do odwołania stosować następujący sygnał:

1) Sygnał "Semafor wskazuje sygnał zezwalający na jazdę ze zmniejszoną prędkością"
Pomarańczowe, jedno białe i jedno zielone światło w pionie zwrócone do pociągu

4. Informacje dotyczące sygnałów, o których mowa w ust. 1-3, powinny być zawarte w dodatku do wewnętrznego rozkładu jazdy pociągów.
