Załącznik nr 3
ELEMENTY KONSTRUKCJI NAWIERZCHNI

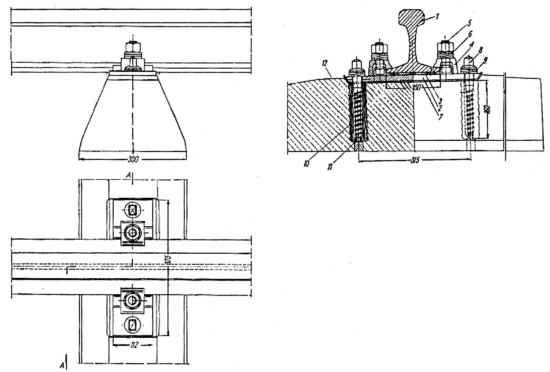

Rys. 1
Przytwierdzenie typu K szyny UIC60 (60E1) do podkładów betonowych
Oznaczenia: 1- szyna, 2- podkładka żebrowa, 3-przekładka, 4- łapka, 5- śruba stopowa z nakrętką, 6- pierścień sprężysty potrójny, 7- przekładka izolacyjna, 8-wkręt, 9-pierścień sprężysty podwójny, 10- dybel, 11-korek, 12- podkład betonowy.

Rys.2
Przytwierdzenie typu SB szyny UIC60(60E1) do podkładów betonowych
Oznaczenia: 1-kotwa, 2-łapka sprężysta, 3-elektroizolacyjna wkładka dociskowa, 4- przekładka podszynowa.

Rys.3
Przytwierdzenie typu K szyny UIC60(60E1) do podkładów drewnianych
Oznaczenia: 1-szyna, 2- podkładka żebrowa, 3-przekładka podszynowa, 4-łapka, 5- śruba stopowa z nakrętką, 6- pierścień sprężysty potrójny, 7-wkręt, 8- pierścień sprężysty podwójny, 9- podkład drewniany.

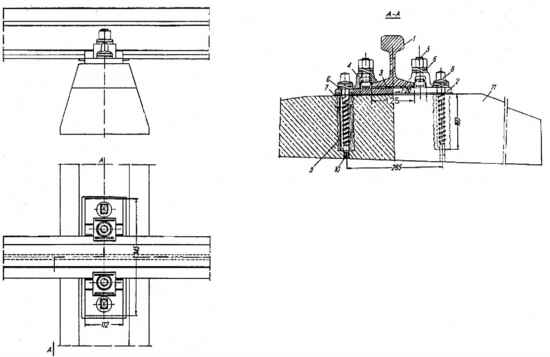

Rys.4
Przytwierdzenie typu K szyny S49(49E1) do podkładów betonowych
Oznaczenia 1-szyna, 2- podkładka żebrowa, 3-przekładka podszynowa, 4-łapka, 5- śruba stopowa z nakrętką, 6- pierścień sprężysty podwójny, 7- przekładka podpodkładkowa, 8-wkręt, 9-dybel, 10-korek, 11- podkład betonowy.

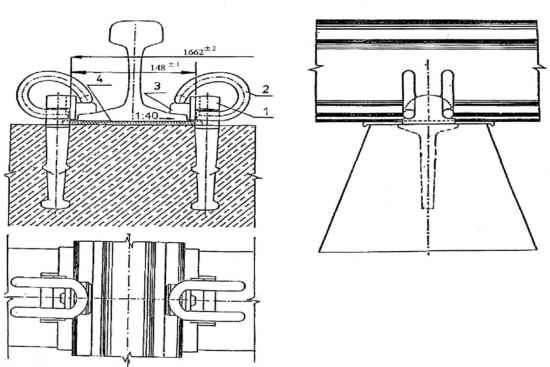

Rys. 5
Przytwierdzenie typu SB szyny S49(49E1) do podkładów betonowych
Oznaczenia: 1-kotwa, 2-łapka sprężysta, 3-elektroizolacyjna wkładka dociskowa, 4- przekładka podszynowa.

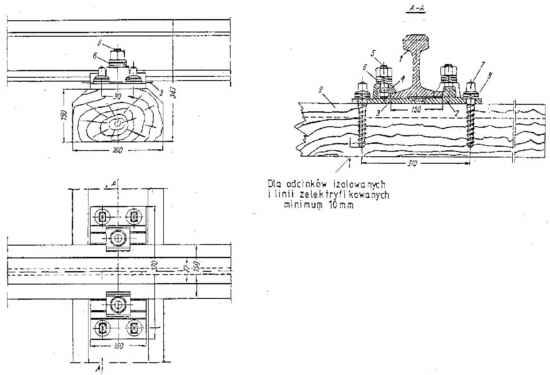

Rys.6
Przytwierdzenie typu K szyny S49(49E1) do podkładów drewnianych
Oznaczenia: 1-szyna, 2- podkładka żebrowa, 3- przekładka podszynow a, 4-łapka, 5- śruba stopowa z nakrętką, 6- pierścień sprężysty podwójny, 7-wkręt, 8- podkład drewniany.
