1. Sieć manewrowa obejmuje swoim zasięgiem dany rejon manewrowy na stacji kolejowej.
2. Ilość sieci manewrowych na stacji uzależniona jest od liczby rejonów manewrowych.
3. Sieć manewrowa służy do zapewnienia
łączności między:
1) dyżurnym ruchu (nastawniczym,
zwrotniczym) i ustawiaczem, manewrowym, płozowym,
2) dyżurnym ruchu (nastawniczym,
zwrotniczym) i maszynistą lokomotywy manewrowej,
3) ustawiaczem, manewrowym,
płozowym i maszynistą lokomotywy manewrowej,
4) dyżurnym ruchu (nastawniczym,
zwrotniczym) i starszym ustawiaczem w terenie,
5) starszym ustawiaczem i
maszynistą lokomotywy manewrowej, ustawiaczem, manewrowym,
płozowym.
4. Łączność radiowa w sieci manewrowej prowadzona jest na przydzielonym do tego celu kanale oznaczonym na schematach symbolem "fm".
5. Schematy organizacyjne sieci
manewrowej przedstawiają:

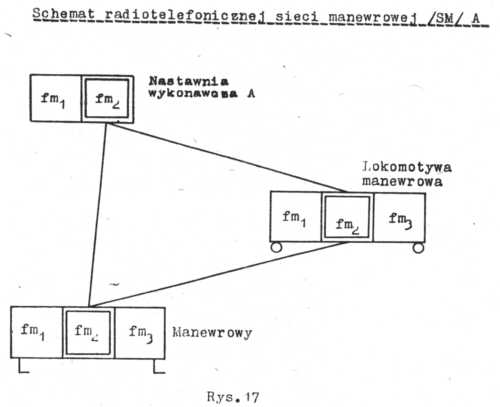

1) rys. 17 - dla typowego rejonu
manewrowego,

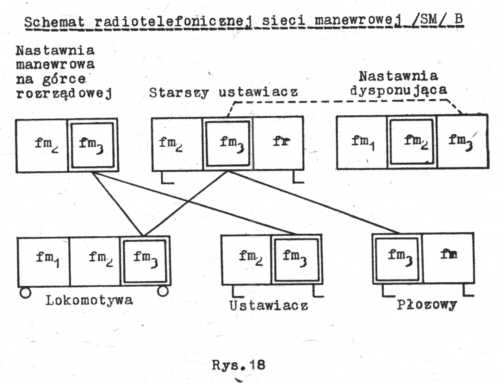

2) rys. 18 - dla rejonu górki
rozrządowej.
6. Radiotelefony stacjonarne instalowane
są w następujących pomieszczeniach:
1) nastawni dysponujących i
wykonawczych,
2) starszego ustawiacza i
ustawiacza na górce rozrządowej,
3) dyżurnego ruchu manewrowego,
4) zwrotniczego,
5) dyspozytora stacyjnego -
wyłącznie w uzasadnionych przypadkach na dużych stacjach
rozrządowych.
7. Radiotelefony przewoźne instalowane są na lokomotywach manewrowych zatrudnionych przy manewrach na danej stacji.
8. Radiotelefony noszone przydzielane są
następującym stanowiskom pracy:
1) ustawiacz,
2) manewrowy,
3) płozowy,
4) starszy ustawiacz (w przypadku pracy
w terenie).
9. W sieci stosuje się następujące typy
urządzeń:
1) stacjonarne typ 3206
2) przewoźne typ 3006
3) noszone typ 3106
10. Dopuszcza się stosowanie w sieci radiotelefonów noszonych typu FM 315 oraz 3101.
11. Dla radiotelefonów stacjonarnych
obowiązują następujące znaki wywoławcze:
1) NASTAWNIA... (oraz numer
nastawni) - dla nastawni wykonawczych,
2) DYSPONUJĄCA... - dla nastawni
dysponujących (w przypadku kilku nastawni dysponujących na
stacji należy podać oznaczenie nastawni),
3) GÓRKA-----(oraz numer górki)
- dla ustawiacza na górce rozrządowej,
4) STARSZY USTAWIACZ - dla
starszego ustawiacza,
5) DYŻURNY - dla dyżurnego
ruchu manewrowego,
6) PERON ... (oraz numer peronu)
- dla dyżurnego ruchu peronowego,
7) "ZWROTNICZY"... (oraz
numer posterunku zwrotniczowskiego - dla zwrotniczego,
8) "DYSPOZYTOR" - dla
dyspozytora stacyjnego.
12. Dla radiotelefonów przewoźnych zainstalowanych na lokomotywach manewrowych znakiem wywoławczym jest hasło "LOKOMOTYWA" uzupełnione numerem kolejnym lokomotywy zatrudnionej przy manewrach, zgodnie z regulaminem technicznym stacji. Dopuszcza się stosowanie w znaku wywoławczym numeru bocznego lokomotywy, wg numeracji obowiązującej na PKP.
13. Dla radiotelefonów noszonych
obowiązują następujące znaki wywoławcze:
1) "USTAWIACZ" .... - dla
ustawiacza,
2) "MANEWROWY" ... - dla
manewrowego,
3) "PŁOZOWY" .... - dla
płozowego,
4) "STARSZY USTAWIACZ" -
dla starszego ustawiacza.
Podane znaki uzupełnia się nazwiskiem pracownika aktualnie
obsługującego dany radiotelefon noszony.
14. Przykłady znaków wywoławczych.
1) "DYSPONUJĄCA KZR" -
nastawnia dysponująca Kutno Zachód Rozrząd
2) "NASTAWNIA Pl TRZY" -
nastawnia wykonawcza Pl 3,
3) "LOKOMOTYWA TRZECIA" -
lokomotywa manewrowa nr 3,
4) "USTAWIACZ Kłos" -
ustawiacz Ob. Kłos.
§ 20
Sieć spisywaczy (odprawiaczy)
1. Sieć spisywaczy (odprawiaczy) obejmuje teren pracy danego biura odprawy na stacji.
2. Ilość sieci na stacji zależy od liczby biur odprawy.
3. Sieć spisywaczy
(odprawiaczy) służy do zapewnienia łączności pomiędzy:
1) biurem odprawy pociągów i
spisywaczami oraz odprawiaczami w terenie,
2) biurem wagonowym i pracownikami
biura w terenie.
4. Każda sieć pracuje na oddzielnej częstotliwości oznaczonej na schemacie symbolem "fs".

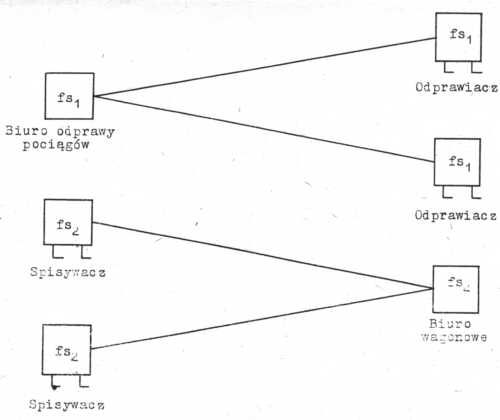

5. Schemat organizacyjny sieci przedstawia rys. 19.
6. Radiotelefony stacjonarne
instalowane są w pomieszczeniach:
1) biura odprawy pociągów,
2) biura wagonowego.
7. Radiotelefony noszone przydzielane są pracownikom biur wymienionych w ust. 6 wykonującym pracę w terenie.
8. W sieci stosuje się następujące
typy urządzeń:
1) stacjonarne - typ 3001,
2) noszone - typ FM 315, 3106,
3101.
9. Dla radiotelefonów stacjonarnych obowiązuje znak wywoławczy "ODPRAWA".
10. Dla radiotelefonów noszonych
obowiązują następujące znaki wywoławcze:
1) "SPISYWACZ"___- dla
spisywacza,
2) "ODPRAWIACZ"..- dla
odprawiacza,
3) "OPERATOR".....- dla
pracownika biura wagonowego.
Podane wyżej znaki uzupełnia się nazwiskiem pracownika
aktualnie obsługującego dany radiotelefon noszony.
11. Przykłady znaków wywoławczych:
1) "SPISYWACZ Kowalski'1-
spisywacz Ob. Kowalski,
2) "ODPRAWIACZ Kot" -
odprawiacz Ob. Kot,
3) "OPERATOR Mucha" -
pracownik biura wagonowego Ob. Mucha
1. Sieć zbiorowa obejmuje zasięgiem określony teren stacji kolejowej lub całą stację.
2. Na dużych stacjach kolejowych może być utworzone kilka sieci zbiorowych. '
3. Do sieci zbiorowej włączani są: rewidenci wagonów, elektromonterzy oświetlenia i ogrzewania wagonów oraz pracownicy ekspedycji.
4. Sieć zbiorowa przeznaczona jest do
zapewnienia łączności pomiędzy:
1) starszym rewidentem i
rewidentami w terenie,
2) kierownikiem i elektromonterami
oświetlenia i ogrzewania wagonów,
3) biurem regulacji i ekspedytorami
obsługującymi bocznice.
5. Łączność radiowa realizowana jest na częstotliwości oznaczonej na schematach symbolem "fb".

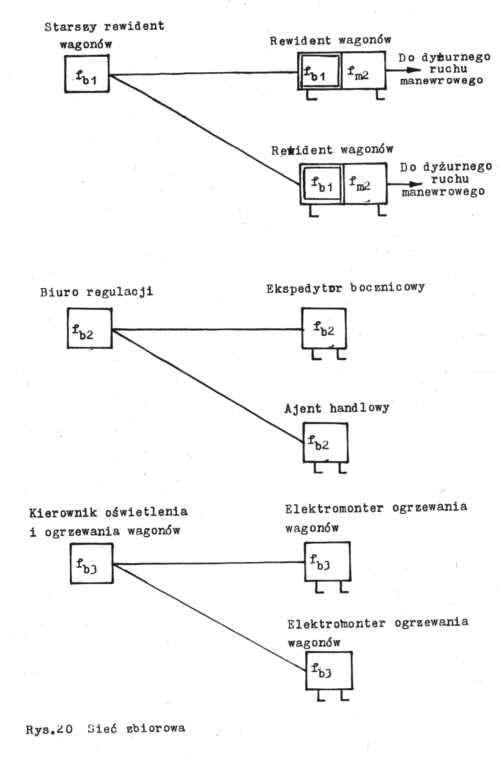

6. Schemat organizacyjny sieci przedstawia rys. 20.
7. Radiotelefony stacjonarne instalowane
są w następujących pomieszczeniach:
1) starszego rewidenta,
2) kierownika elektromonterów
oświetlenia i ogrzewania wagonów,
3) biura regulacji.
8. Radiotelefony noszone przydzielane są
następującym stanowiskom pracy:
1) rewident wagonów,
2) elektromonter oświetlenia i
ogrzewania wagonów,
3) ekspedytor obsługujący
bocznice,
4) ajent handlowy.
9. W sieci stosowane są
następujące typy urządzeń:
1) stacjonarne - typ 3206,
2) noszone - typ 3106, 3101.
10. Dla radiotelefonów stacjonarnych
obowiązują następujące znaki wywoławcze:
1) "WAGON" - dla
starszego rewidenta lub posterunku rewidenckiego,
2) "KIEROWNIK" - dla
kierownika monterów oświetlenia i ogrzewania,
3) "EKSPEDYCJA" - dla
biura regulacji.
11. Dla radiotelefonów noszonych
obowiązują następujące znaki wywoławcze:
1) "REWIDENT" .. - dla
rewidenta,
2) "MONTER".....- dla
elektromontera oświetlenia i ogrzewania,
3) "EKSPEDYTOR" ... - dla
ekspedytora obsługującego bocznice,
4) "AJENT"___- dla ajenta
handlowego.
Podane znaki uzupełnia się nazwiskiem pracownika aktualnie
obsługującego dany radiotelefon noszony.
12. Przykłady znaków wywoławczych:
1) "WAGON OSOBOWA" -
posterunek rewidencki na st. Dęblin Osobowa,
2) "AJENT BOŻEK"
- ajent handlowy Ob. Bożek,
3) "REWIDENT Adamski" -
rewident wagonów Ob. Adamski,
4) MONTER Karaś"
- elektromonter Ob. Karaś.
§
22.
Radiotelefoniczna sieć rozgłoszeniowa
1. Sieć rozgłoszeniowa obejmuje swoim zasięgiem teren stacji kolejowej osobowej lub rozrządowej.
2. Na dużych stacjach, w zależności od warunków miejscowych dopuszcza się budowę kilku sieci rozgłoszeniowych działających w określonych rejonach stacji.
3. Sieć służy do nadawania komunikatów z radiotelefonu noszonego na sieć rozgłaszania przewodowego (sieć megafonową).
4. Do sieci mogą być włączeni:
1) dyżurny ruchu peronowy,
2) starszy ustawiacz,
3) płozowy.
5. W zależności od liczby sieci rozgłaszania przewodowego na stacji, każda z sieci radiotelefonicznych pracuje na oddzielnym kanale oznaczonym na schematach symbolem "fr".

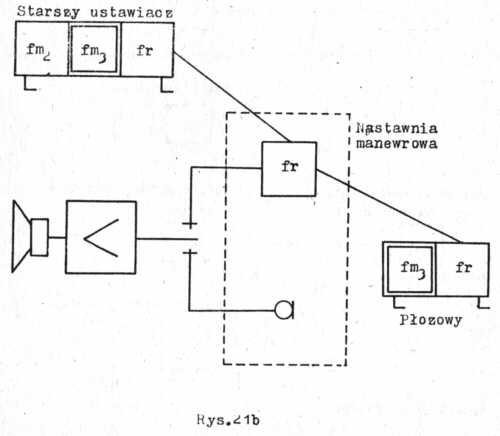

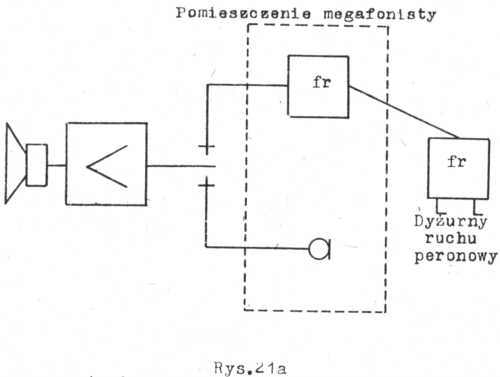

6. Schemat organizacyjny sieci przedstawia rys. 21a i b.
7. Radiotelefony stacjonarne służące
do połączenia sieci radiotelefonicznej z siecią rozgłaszania
przewodowego instalowane są w pomieszczeniach:
1) megafonisty - na stacjach
osobowych,
2) nastawni manewrowej - na
stacjach rozrządowych,
3) innych, w których znajduje się
pulpit megafonisty.
8. Radiotelefony noszone przydzielane są
następującym stanowiskom pracy:
1) dyżurny ruchu peronowy,
2) starszy ustawiacz,
3) płozowy.
9. Dla radiotelefonów noszonych obowiązują znaki wywoławcze stosowane w sieci manewrowej (§ 19 ust. 13).
§
23.
Zasady współpracy sieci stacyjnych
1. W ramach sieci stacyjnych umożliwiona
jest współpraca:
1) sieci manewrowych między sobą
na danej stacji na odpowiednim kanale oznaczonym na schematach
symbolem "fm "
2) sieci zbiorowej z siecią
manewrową w odpowiednim rejonie manewrowym na właściwym kanale
"fm",
3) sieci manewrowej z siecią
rozgłoszeniowa na kanale sieci rozgłoszeniowej oznaczonym na
schematach symbolem "fr".

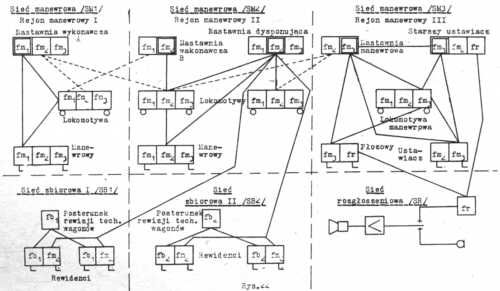

2. Zasady współpracy sieci stacyjnych przedstawia rys. 22.
3. W celu nawiązania łączności z użytkownikiem drugiej sieci manewrowej należy przełączyć swój radiotelefon (stacjonarny, przewoźny lub noszony) na odpowiedni żądany kanał i po stwierdzeniu, że kanał jest wolny - wywołać żądanego abonenta.
4. W celu nawiązania łączności użytkownika sieci zbiorowej (rewidenta wagonów) z użytkownikiem sieci manewrowej, należy przełączyć radiotelefon noszony sieci zbiorowej na odpowiedni kanał sieci manewrowej żądanego obonenta.
5. W celu przekazania komunikatu na
sieć rozgłaszania przewodowego, użytkownik sieci manewrowej
posiadając radiotelefon z obsadą kanału sieci
rozgłoszeniowej, przełącza swój radiotelefon na ten kanał i
w zależności od warunków lokalnych:
1) przekazuje komunikat na sieć
rozgłaszania przewodowego
2) wywołuje megafonistę i prosi o
przełączenie urządzeń radiotelefonicznych na sieć
rozgłaszania przewodowego a następnie przekazuje komunikat.
6. Po przekazaniu informacji użytkownikowi innej sieci radiotelefonicznej i uzyskaniu potwierdzenia odbioru, należy przełączyć radiotelefon na podstawowy kanał pracy.
7. Wykaz kanałów pracy poszczególnych radiotelefonów na danej stacji wraz ze schematami łączności zawarty jest w regulaminie technicznym każdej stacji kolejowej.
