WSKAZÓWKI
dotyczące przymocowania spony iglicowej przy zabezpieczeniu
zwrotnicy na miejscu
A. Uwagi wstępne
a) Miejsce na opornicy, w którym należy założyć sponę
iglicową, oznaczone jest małym otworem w szyjce szyny,
obwiedzionym białym kolorem (rys. 6).
W otwór ten należy włożyć ostrze śrubowego sworznia spony.

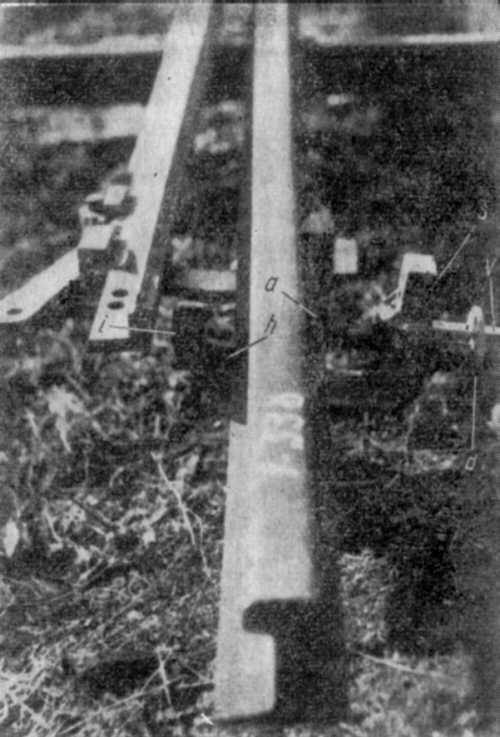

Rys.1. Zabezpieczenie iglicy odsuniętej
Hak h obejmuje stopkę szyny, występ i przeszkadza
przesunięciu się iglicy do opornicy

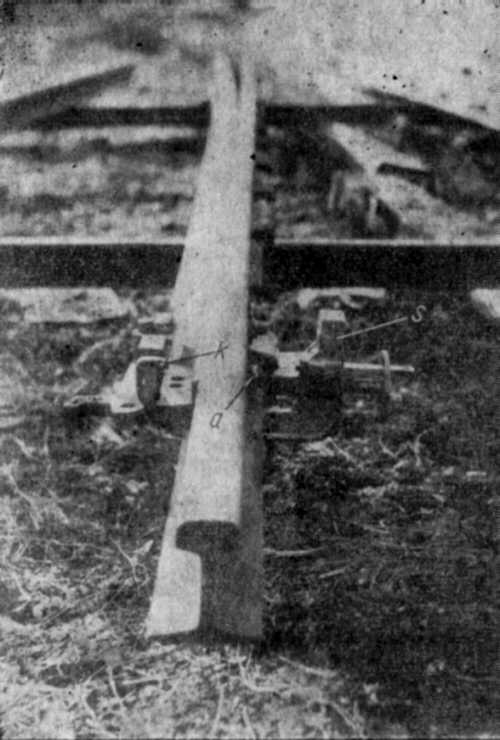

Rys. 2. Zabezpieczenie iglicy dosuniętej
Hak k przyciska iglicę do opornicy
b) W sponach iglicowych nowszej konstrukcji, przedstawionych na rysunkach 1 i 2, zamek sspony jest osadzony u góry. Spon tych należy używać z zasady do zabezpieczenia zwrotnic. Umieszczenie zamka na sponie u góry lub z boku nie wpływa na sposób zakładania spon.
B. Sposób zakładania spony
1. Zwrotnice nastawić w odpowiednie położenie po odłączeniu pręta napędnego.
2. Przez obrót kółka d wykręcić sworzeń śrubowy (w tym celu należy suwak v przesunąć do położenia wskazanego na rys. 3).
3. Płytkę przyporową a nastawić odpowiednio do występującego w danej zwrotnicy typu szyn.

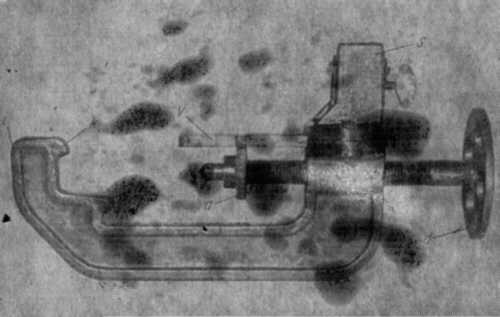

Rys.3. Spona iglicowa z zamkiem u góry
4. Sponę iglicową założyć i przykręcić:
a) według rysunków 1 i 4, w celu zabezpieczenia iglicy
odsuniętej ;
b) według rysunków 2 i 5, w celu zabezpieczenia iglicy
do-suniętej;
5. Suwak zamykający v (rys. 1) wyciągnąć (przeciągnąć) przez kółko d (rys. 1 i 6).
6. Zamek spony zamknąć. Po zabezpieczeniu zwrotnicy klucz da się wyciągnąć z zamka.

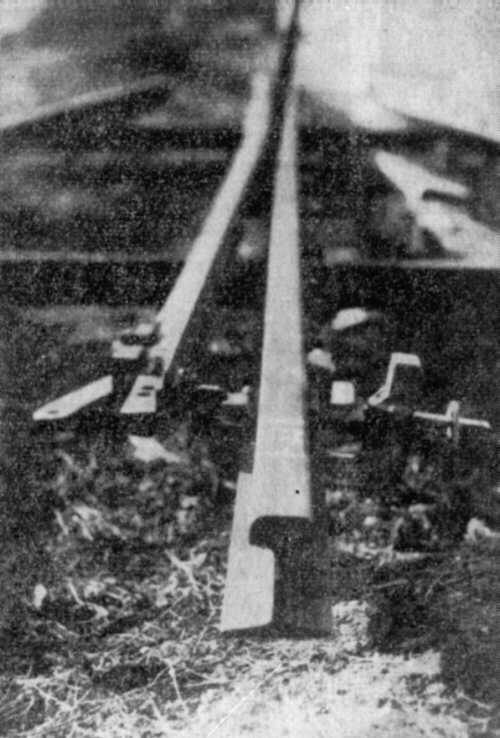

Rys.4.
Iglicę odsuniętą należy zabezpieczyć, gdy zamknięcie
nastawcze hakowe lub suwakowe jest w porządku
7. Klucz umieścić w przepisowym miejscu (tablica kluczowa lub szafka kluczowa).

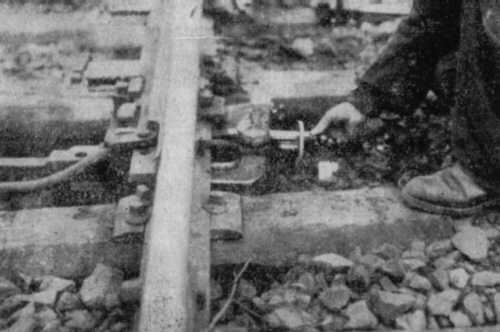

Rys.5.
Iglicę odsuniętą i odsuniętą należy zabezpieczyć wtedy,
gdy zamknięcie nastawcze hakowe lub suwakowe nie jest w
porządku

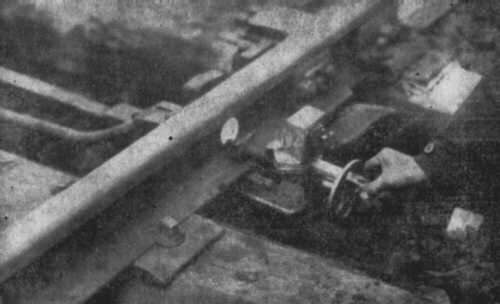

Rys.6.
