WSKAZÓWKI
dotyczące przymocowania zamka zwrotnicowego kluczowego typu
Goetza przy zabezpieczeniu zwrotnicy na miejscu
A. Uwaga wstępna
Zamek zwrotnicowy kluczowy typu Góetza zakłada się pomiędzy podrozjazdnicą, podpierającą ostrza iglic, a sąsiednią bliższą osady iglic.

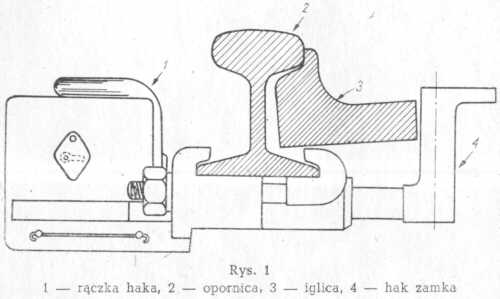

Przytrzymanie iglicy w położeniu dosuniętym za pomocą haka. zamka uwidocznione jest na rys. 1.
B. Sposób przymocowania zamka:
1. Zwrotnicę nastawić w odpowiednie położenie po odłączeniu pręta napędnego.

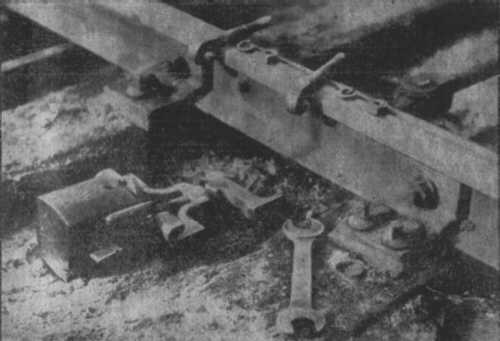

2. Obie śruby hakowe, służące do przymocowania zamka, należy odkręcić (rys. 2).
Rys.2
3. Zamek kluczowy przyłożyć do opornicy po stronie iglicy do-suniętej w ten sposób, aby skrzynka ochronna zamka była po stronie zewnętrznej, a haki stopowe zamka zaszły na stopkę opornicy, również od strony zewnętrznej. Rączkę haka obrócić na prawo (rys. 3). Rączkę haka da się obrócić na prawo tylko wtedy, gdy zamek zostanie otwarty przez przekręcenie klucza w lewo.
Rys.3

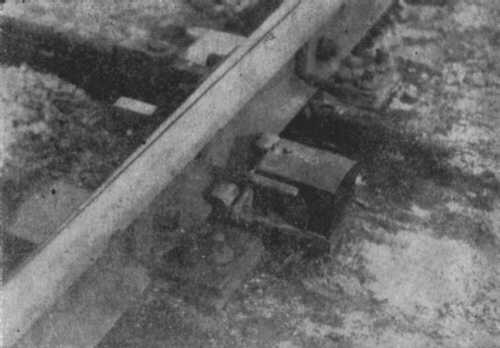

4. Przytrzymując jedną ręką spód zamka, drugą ręką założyć z tyłu obie śruby hakowe, służące do przymocowania zamka (rys. 3), następnie zakręcić i docisnąć nakrętki (rys. 4).
Rys.4
5. Rączkę haka obrócić w lewo. Występ znajdujący się przy rączce haka zachodzi przy tym na nakrętkę lewej śruby hakowej, wskutek czego zamka nie można odjąć od opornicy. Hak zamka, obrócony przez rączkę haka, przybiera położenie pionowe (rys. 1 i 4) i przytrzymuje w ten sposób iglicę do-suniętą do opornicy.
6. Obrócić klucz w prawo i wyjąć z zamka.
7. Klucz umieścić w przepisowym miejscu (tablica kluczowa, szafka kluczowa, skrzynka kluczowa, zamek zależności, zamek blokowy, zamek elektromagnetyczny itp.).
8. Zamek pozostawić przy zwrotnicy do czasu usunięcia przeszkody.

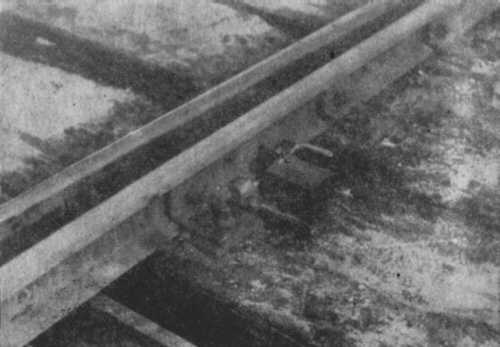

9. Jeżeli zwrotnica ma być przestawiona, trzeba klucz włożyć do zamka i przekręcić w lewo, wskutek czego zamek zostanie otwarty, a rączka haka da się obrócić w prawo (rys. 5).
Rys.5
