WSKAZÓWKI
dotyczące przymocowania zamka zwrotnicowego kluczowego typu
normalnego przy zabezpieczeniu zwrotnicy na miejscu
A. Uwaga wstępna
Miejsce na opornicy, w którym należy założyć zwrotnicowy

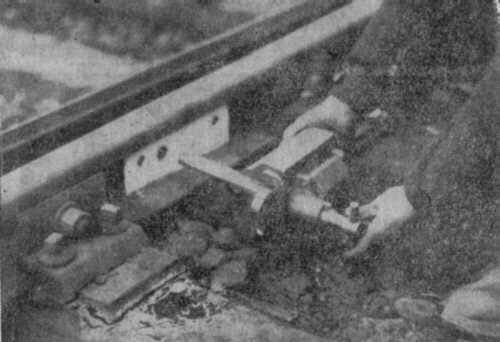

zamek kluczowy, oznaczone jest przez pomalowanie szyjki szyny na
biało (rys. 2).

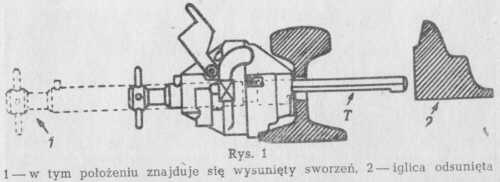

Przytrzymywanie iglicy w położeniu odsuniętym za pomocą
trzpienia uwidocznione jest na rys. 1.
Rys.2
B. Sposób zakładania zamka
1. Zwrotnicę nastawić w odpowiednie położenie, po odłączeniu pręta napędnego.
2. Zamek zwrotnicowy kluczowy założyć po stronie iglicy
odsuniętej.
Jeżeli zamknięcie nastawcze hakowe lub suwakowe nie jest w
porządku, to należy oprócz tego zabezpieczyć każdą iglicę
dosuniętą za pomocą spony iglicowej.
Rys.3

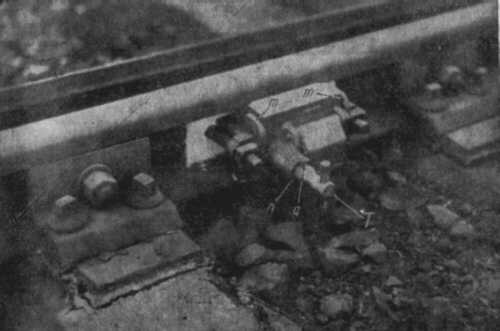

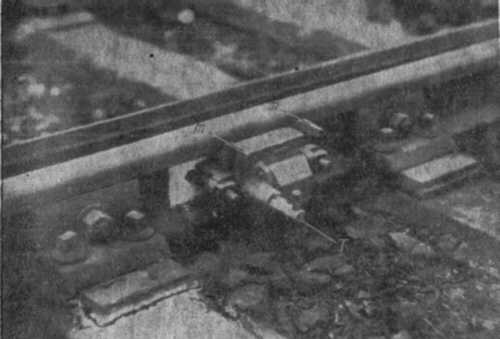

3. Obie śruby, służące do przymocowania zamka, należy założyć z tyłu (rys.. 3), następnie zakręcić i dociągnąć nakrętki po uprzednim podniesieniu dźwigienek bezpiecznika (rys. 3 i 4). Dźwigienki m zabezpieczające nakrętki dadzą się podnieść tylko wtedy, gdy trzpień T w zamku jest luźny, a więc gdy zamek został otwarty przez przekręcenie klucza w prawo.

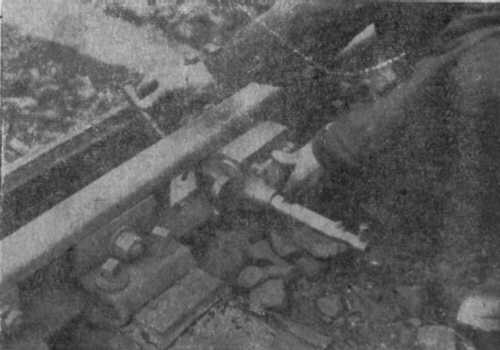

4. Dźwigienki m zabezpieczające nakrętki przełożyć w dół (rys. 5).
Rys.4
Rys.5
5. Po wsunięciu trzpienia T zamknąć zamek. Trzpień zamka należy tak daleko wsunąć, aby bolec a dotknął zamka w miejscu n (rys. 5). Klucz da się wyjąć z zamka dopiero po zamknięciu zwrotnicy.
6. Klucz umieścić w przepisowym miejscu (tablica kluczowa, szafka kluczowa, skrzynia kluczowa, zamek zależności, zamek blokowy, zamek elektromagnetyczny itp.).
7. Zamek pozostawić przy zwrotnicy do czasu usunięcia przeszkody.
8. Jeżeli zwrotnica ma być przestawiona, trzeba klucz włożyć do zanika i przekręcić w prawo, wskutek czego zamek zostanie otwarty, a trzpień zamka da się swobodnie wysunąć.
