WSKAZÓWKI
dotyczące przymocowania spony iglicowej przy zabezpieczeniu
zwrotnicy na miejscu
A. Uwagi wstępne
a) Miejsce na opornicy, w którym należy założyć sponę
iglicowa, oznacza się małym otworem w szyjce szyny,
obwiedzionym białym kolorem (rys. 6)

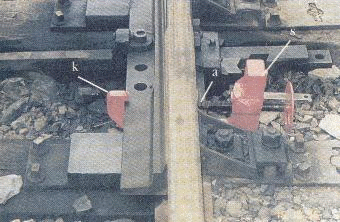

Rys. 1
Zabezpieczenie iglicy odsuniętej
W otwór ten należy ostrze śrubowego sworznia spony.
b) W sponach iglicowych nowej konstrukcji, przedstawionych na
rysunkach 1 i 2 zamek spony jest osadzony u góry. Spon tych
należy używać z zasady do zabezpieczenia zwrotnic.
Umieszczenie zamka na sponie u góry lub z boku nie wpływa na
sposób zakładania spon.

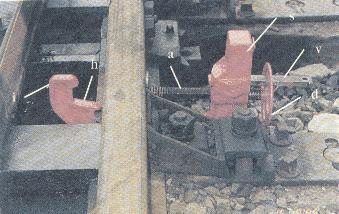

Rys. 2
Zabezpieczenie iglicy dosuniętej
B. Sposób zakładania spony
1. Zwrotnice nastawić w odpowiednie położenie po odłączeniu pręta napędnego.
2. Przez obrót kółka "d" wykręcić sworzeń śrubowy (w tym celu należy suwak "v" przesunąć do położenia wskazanego na rys. 3).
3. Płytkę przyporową nastawić odpowiednio do typu szyn, według rys. 4a lub 4b.
4. Sponę iglicową założyć i przykręcić:
a) według rys.1 i rys. 5, w celu zabezpieczenia iglicy
odsuniętej,
b) według rys.2 i rys. 6, w celu zabezpieczenia iglicy
dosuniętej.

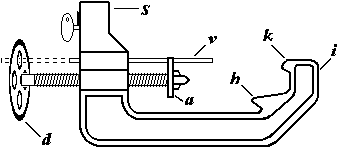

Rys. 3.
Spona iglicowa z zamkiem u góry
5. Suwak zamykający "v" (rys. 1) wyciągnąć (przeciągnąć) przez kółko "d" (rys. 7).
Rys. 4.
Płytka przyporowa jest nastawiona:
a) do szyn typu 8 i typów zbliżonych
b) do szyn typu 6 i typów zbliżonych
6. Zamek zamknąć. Po zabezpieczeniu zwrotnicy klucz da się wyciągnąć z zamka.
7. Klucz umieścić w przepisowym miejscu (tablica kluczowa lub szafka kluczowa).

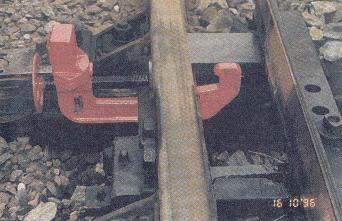

Rys. 5.
Zabezpieczenie iglicy odsuniętej w przypadku prawidłowego
działania zamknięcia nastawczego

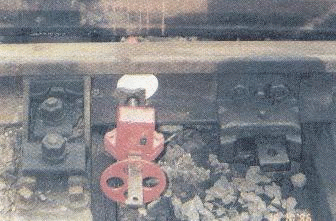

Rys.6.
Iglice dosuniętą i odsuniętą należy zabezpieczyć wtedy, gdy
zamknięcie działa wadliwie

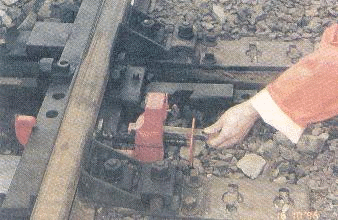

Rys.7.
