WSKAZÓWKI
dotyczące przymocowania zamka zwrotnicowego kluczowego typu
normalnego przy zabezpieczeniu zwrotnicy na miejscu

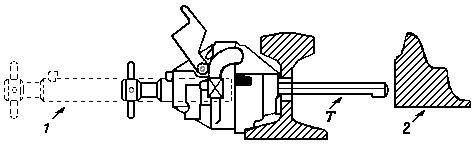

Rys. 1
1 - w tym położeniu znajduje się wysunięty sworzeń,
2 - iglica odsunięta

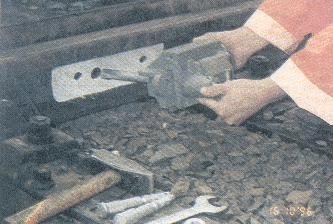

Rys. 2
A. Uwaga wstępna
Miejsce na opornicy, w którym należy założyć zwrotnicowy
zamek kluczowy, oznacza się przez pomalowanie szyjki szyny na
biało (rys. 2). Przytrzymywanie iglicy w położeniu odsuniętym
za pomoce trzpienia uwidocznione jest na rys. 1.
B. Sposób zakładania zanika
1. Zwrotnicę nastawić w odpowiednie położenie, po
odłączeniu pręta napędnego.
2. Zamek zwrotnicowy kluczowy założyć po stronie iglicy
odsuniętej.
Rys. 3
Rys4

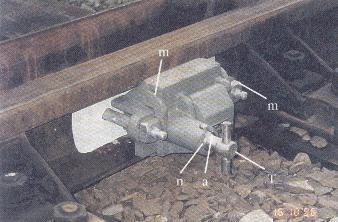

Rys.5
Jeżeli zamkniecie nastawcze (hakowe lub suwakowe) jest uszkodzone, należy oprócz tego zabezpieczyć każdą iglica dosuniętą za pomoce spony iglicowej.
3. Obie śruby, służące do przymocowania zamka, należy założyć z tyłu (rys. 3), następnie zakręcić i dociągnąć nakrętki po przednim podniesieniu dźwigienek bezpiecznika (rys. 3 i 4). Dźwigienki "m", zabezpieczające nakrętki, dadzą się podnieść tylko wtedy, gdy trzpień "T" w zamku jest luźny, a więc gdy zamek został otwarty przez przekręcenie klucza w prawo.
4. Dźwigienki zabezpieczające nakrętki przełożyć w dół (rys. 5).
5. Po wsunięciu trzpienia "T" zamknąć zamek. Trzpień zamka należy tak daleko wsunąć, aby bolec dotknął zamka jak na rys. 5. Klucz da się wyjąć z zamka dopiero po zamknięciu zwrotnicy.
6. Klucz umieścić w przepisowym miejscu (tablica kluczowa, szafka kluczowa, skrzynia kluczowa, zamek zależności, zamek blokowy itp.).
7. Zamek pozostawić przy zwrotnicy do czasu usunięcia przeszkody.
8. Jeżeli zwrotnica ma być przestawiona, trzeba klucz włożyć do zamka i przekręcić w prawo, wskutek czego zamek zostanie otwarty, a trzpień zamka da się swobodnie wysunąć.
