Książka kontroli stanu toru

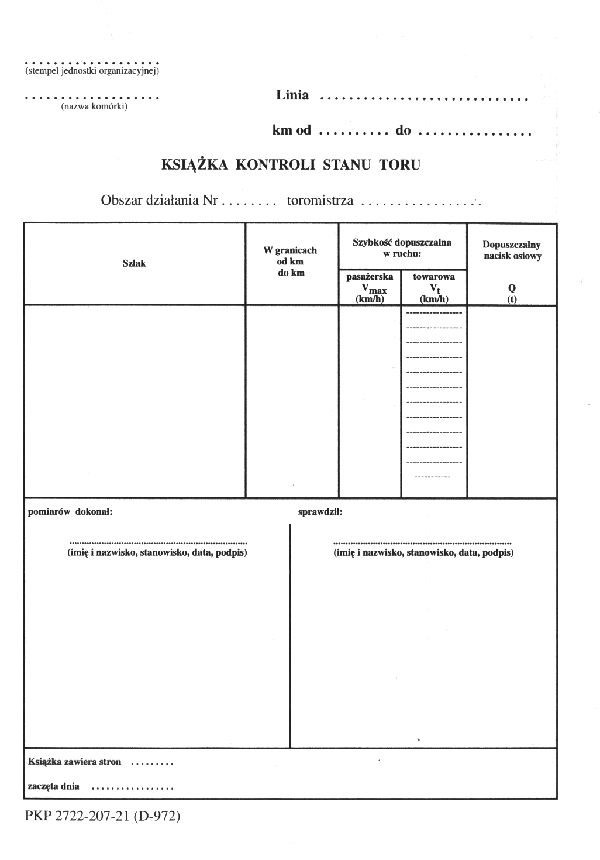

Strona pierwsza

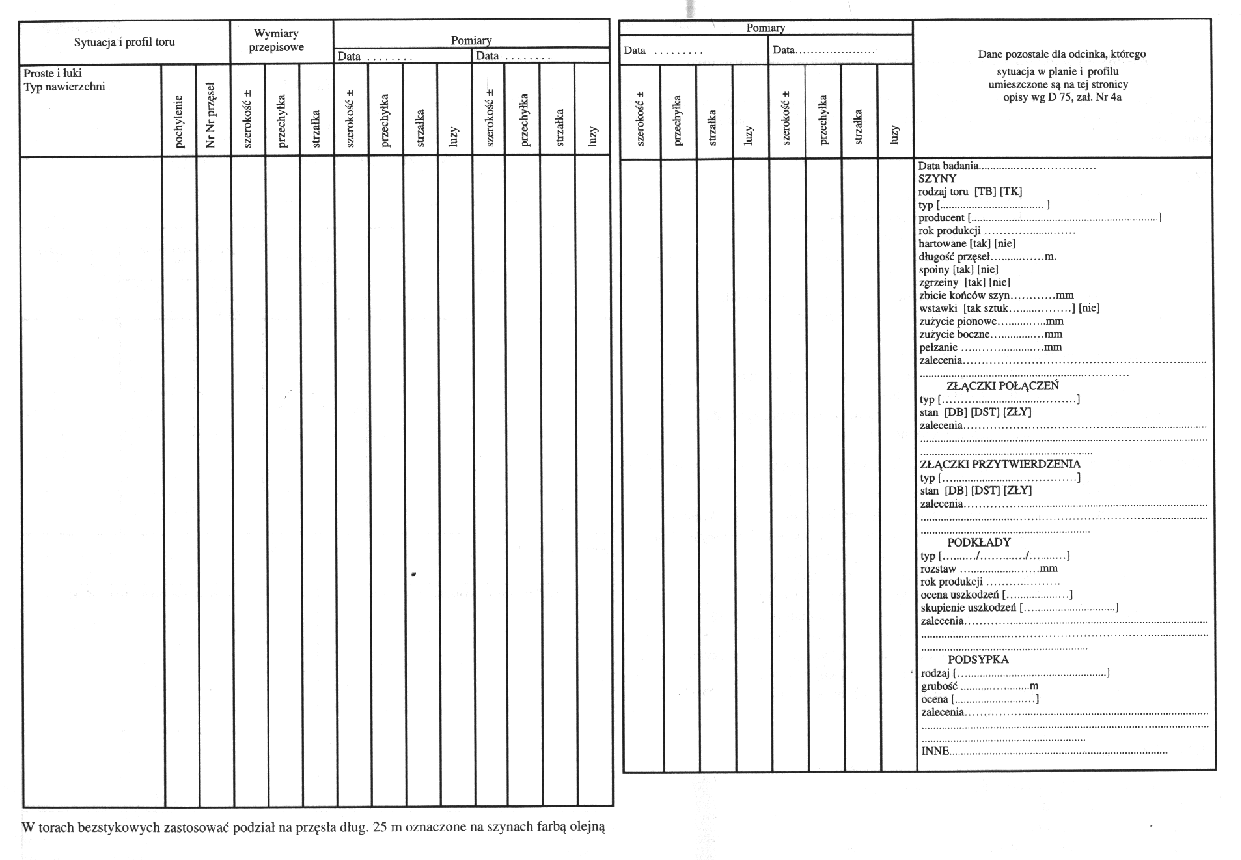

Strony następne

Zasady wypełniania części opisowej w "Książce kontroli stanu toru"

W ostatniej kolumnie "Książki kontroli stanu toru" należy wpisać zmierzone lub stwierdzone w czasie badania technicznego dane dotyczące rodzaju i stanu nawierzchni według poniższych zasad.

SZYNY:
- rodzaj toru: [TB] - gdy szyny są bezstykowe [TK] - gdy szyny są klasyczne (stykowe)
- typ: podać typ szyny np. UIC 60, S 49, S 42
- producent: podać producenta lub jego symbol, np. Huta Katowice, Huta Pokój lub MH, A
- rok produkcji: podać rocznik uwidoczniony jako cecha wypukła
- hartowane: [tak] - gdy szyny są obrabiane cieplnie [nie] - gdy szyny są surowe
- długość przęseł: podać w metrach długość szyn
- spoiny: [tak] - gdy na długości odcinka występują spoiny [nie] - gdy spoin nie ma
- zgrzeiny: [tak] - gdy na długości odcinka występują zgrzeiny [nie] - gdy zgrzein nie ma

UWAGA: gdy stwierdzono występowanie spoin lub zgrzein można dodatkowo podać ich liczbę na danym odcinku

- zbicie końców: podać w milimetrach maksymalną wartość zbicia końców szyn
- wstawki: [tak szt ] - podać ilość wstawek, gdy takie występują [nie] - gdy wstawek szynowych nie ma
- zużycie: pionowe mm - podać maksymalną wartość, boczne mm - podać maksymalną wartość
- pelzanie: przemieszczenia pomiędzy złączkami a szyną, oznaczamy [+- mm], podając pomierzoną wielkość śladu, "+" gdy szyna przesuwa się w kierunku kilometracji, "-" gdy szyna przesuwa się w kierunku przeciwnym do kilometracji
- zalecenia: podać stwierdzone wady lub uszkodzenia, albo określić zakres robót naprawczych

ZŁĄCZKI POŁĄCZEŃ:
- typ: podać typ połączeń szyn np. łubki 4-otworowe wzmocnione Ł 49, łubki 6-otworowe S 49
- stan: [DB] - gdy nie wykazują wad i uszkodzeń [DST] - gdy wykazują nieliczne wady lub uszkodzenia [ZŁY] - gdy wady lub uszkodzenia są liczne
- zalecenia: podać stwierdzone wady lub uszkodzenia, albo określić zakres robót naprawczych

ZŁĄCZKI PRZYTWIERDZENIA:
- typ: podać typ przytwierdzenia szyn do podkładów np. S. K, SB3
- stan: [DB] - gdy nie wykazują wad i uszkodzeń [DST] - gdy wykazują nieliczne wady lub uszkodzenia [ZŁY] - gdy wady lub uszkodzenia są liczne
- zalecenia: podać stwierdzone wady lub uszkodzenia, albo określić zakres robót naprawczych

PODKŁADY:

OPIS STANU PODKŁADÓW
Opis ten polega na:
1. Ocenie uszkodzeń podkładów tj. zaliczeniu ich do jednej z czterech grup wg podanych kryteriów. Do zużycia małego i przeciętnego zalicza się podkłady wówczas, gdy żadne z podanych kryteriów nie jest przekroczone, do dużego i bardzo dużego - gdy jest przekroczone chociażby jedno kryterium.
Przy zróżnicowanym stanie podkładów bierze się pod uwagę podkłady najgorsze, stanowiące jednak populacje nie mniejszą niż 5%.
2. Określeniu skupienia podkładów o uszkodzeniu dużymi bardzo dużym tj. ustaleniu czy są to podkłady rozproszone (uszkodzenia nie częstsze niż co 5 podkład) lub skupione (uszkodzenia częstsze niż co 5 podkład).
Pod pojęciem długości szyny należy rozumieć długość szyn przed zgrzewaniem.

CHARAKTERYSTYKA PODKŁADÓW DREWNIANYCH
TYP

oznacza się np. [DR/IIO/ S] - podkład drewniany typu "IIO", sosnowy
rozstaw mm; oznacza się np. [655]
rok produkcji oznacza się np. [1980]
- zalecenia: podać stwierdzone wady lub uszkodzenia, albo określić zakres robót naprawczych .

OCENA USZKODZEŃ PODKŁADÓW DREWNIANYCH
Uszkodzenia male oznacza się [UM]
Wcięcia podkładek mniejsze niż 6 mm. Pęknięcia podłużne rozwarte nie więcej niż 10 mm.
Zukosowanie (skoszenie) nie większe niż 50 mm.

Uszkodzenia przeciętne oznacza się [UP]
Wcięcia podkładek 6 - 12 mm. Pęknięcia podłużne rozwarte nie więcej niż 15 mm. Wgniecenia i zarysowania powierzchni do 20 mm. Zukosowanie do 130 mm (do 160 mm gdy nie są przekroczone poprzednie warunki).

Uszkodzenia duże oznacza się [UD]
Wcięcia podkładek na pełną głębokość i więcej. Pęknięcia podłużne rozwarte ponad 20 mm.
Uszkodzenia powierzchni ponad 10 mm. Zukosowanie ponad 130 mm (160 nim gdy nie są
przekroczone poprzednie warunki). ślady murszu.

Uszkodzenia bardzo duże oznacza się [UBD]
Wkręty dają się wyjąć palcami. Pęknięcia podłużne rozwarte na 30 mm i więcej. Widoczne pęknięcia poprzeczne (złamania). Spróchniałe.

Skupienie podkładów o zużyciu dużym i bardzo dużym
tylko pojedyncze - oznacza się [S1]
dwa obok siebie - oznacza się [S2]
trzy obok siebie - oznacza się [53] cztery obok siebie - oznacza się [54] pięć i więcej obok siebie - oznacza się [55]

CHARAKTERYSTYKA PODKŁADÓW BETONOWYCH.

TYP

oznacza się np. [BET/ INBK 4] - podkład betonowy typu INBK 4
rozstaw mm; oznacza się np. [655]
rok produkcji oznacza się np. [1990]
- zalecenia: podać stwierdzone wady lub uszkodzenia, albo określić zakres robót naprawczych

OCENA USZKODZEŃ PODKŁADÓW BETONOWYCH

Uszkodzenia małe - oznacza się [UM]
Brak pęknięć i złamań w części podszynowej. Pojedyncze włoskowate pęknięcia w części środkowej w liczbie do 5 podkładów na długości szyny 30 m (4 na 25 m).

Uszkodzenia przeciętne - oznacza się [UP]
Brak pęknięć i złamań w części podszynowej. Włoskowate pęknięcia bez wykruszenia betonu w części środkowej w liczbie 10 podkładów na długości szyny 30 m (8 na 25m).

Uszkodzenia duże - oznacza się [UD]
Pęknięcia w części podszynowej bez wykruszenia betonu do 5 podkładów na długości szyny 30 m (4 na 25 m) lub z wykruszeniem w liczbie do 2 na długości szyny. Włoskowate pęknięcia w części środkowej w liczbie do 15 na długości szyny 30 m (12 na 25 m).
Pęknięcia w części środkowej z wykruszeniem betonu w liczbie do 3 na długości szyny. Złamane tub przewrócone podkłady w liczbie do 2 na długości szyny. Wyrwane pojedyncze wkręty.

Uszkodzenia bardzo duże - oznacza się [UBD]
Pęknięcia w części podszynowej bez wykruszenia betonu ponad 5 podkładów na długości szyny 30 m (4 na 25m) lub z wykruszeniem w liczbie ponad 2 na długości szyny. Pęknięcia w części środkowej bez wykruszenia betonu w liczbie ponad 15 na dł. szyny 30 m (12 na 25 ni) łub z wykruszeniem betonu w liczbie większej niż 3 na dł. szyny. Złamane lub przewrócone podkłady w liczbie 3 i więcej na dł. szyny. Wyrwane wkręty w ilości ponad 20 %.

SKUPIENIE USZKODZEŃ

Rozproszone - nie częstsze niż co piąty podkład - oznacza się [SR]
Skupione - częstsze niż co piąty podkład - oznacza się [SS]

PODSYPKA:

Rodzai podsypki:

tłuczeń ze skał twardych - oznacza się [T]
tłuczeń ze skał wapiennych - oznacza się [TW]
żwir - oznacza się [Ż]
pospółka - oznacza się [P]

Rzeczywista grubość warstwy podsypki w [m] - oznacza się np. [0,25] przy grubości 25 cm

Ocena stanu podsypki:

DOBRY, oznacza się [PD], gdy:
Brak wychlapków. Rzadko widoczne chwasty. Niewidoczne obsuwanie się od czoła. Okienka zapełnione należycie.

PRZECIĘTNY, oznacza się [PP], gdy:
pojedyncze wychiapki - nie więcej niż na 2 sąsiednich podkładach i nie więcej niż 10 - 15 % liczby podkładów. Duże zachwaszczenie

ZŁY, oznacza się [PZ], gdy:
Wychlapki obejmujące 3 - 5 podkładów i w sumie do 30 % wszystkich podkładów. Braki w okienkach większe niż 2/3 wysokości podkładów.

BARDZO ZŁY, oznacza się [PBZ], gdy:
Wychlapki obejmujące więcej niż 5 podkładów i w sumie więcej niż 30 % wszystkich
podkładów. Puste okienka. Całkowicie odsłonięte czoła podkładów na długości większej niż
4m.

Zalecenia: Podać zakres oczy szczania, uzupełnienia, przemieszczenia lub oprofilowania.

INNE:

Stan ław, rowów. Konieczność wykarczowania krzewów, wycięcia drzew, obcięcia konarów.
