Załącznik 2
SPRAWDZENIE RÓŻNOZIARNISTOŚCI, MROZOODPORNOŚCI I STABILNOŚCI MECHANICZNEJ GRUNTÓW PODTORZA

1 Różnoziarnistość gruntu jest właściwa, jeśli spełniony jest warunek:

gdzie:

U-wskaźnik różnoziarnistości

d60 - średnica cząstek, których wraz z mniejszymi jest 60% masy gruntu
d10 - średnica cząstek, których wraz z mniejszymi jest 10% masy gruntu.
Średnica d60 i d10 określa się z krzywej uziarnienia gruntu warstwy.

2. Mrozoodporność gruntu sprawdza się następująco:
1)
a) jeśli U>5, to zawartość cząstek mniejszych od 0,02 mm nie może być większa niż 3%
b) jeśli U<5, zawartość cząstek mniejszych od 0,02 mm nie może być większa niż 10%
c) jeżeli 5<U<15, to zawartość dopuszczalnych cząstek mniejszych niż 0,02 mm należy wyliczyć ze wzoru

d= 13,5 -0,7 U gdzie:

d - zawartość dopuszczalna cząstek mniejszych niż 0,02 mm
U - wskaźnik różnoziarnistosci określony wg pkt. 1

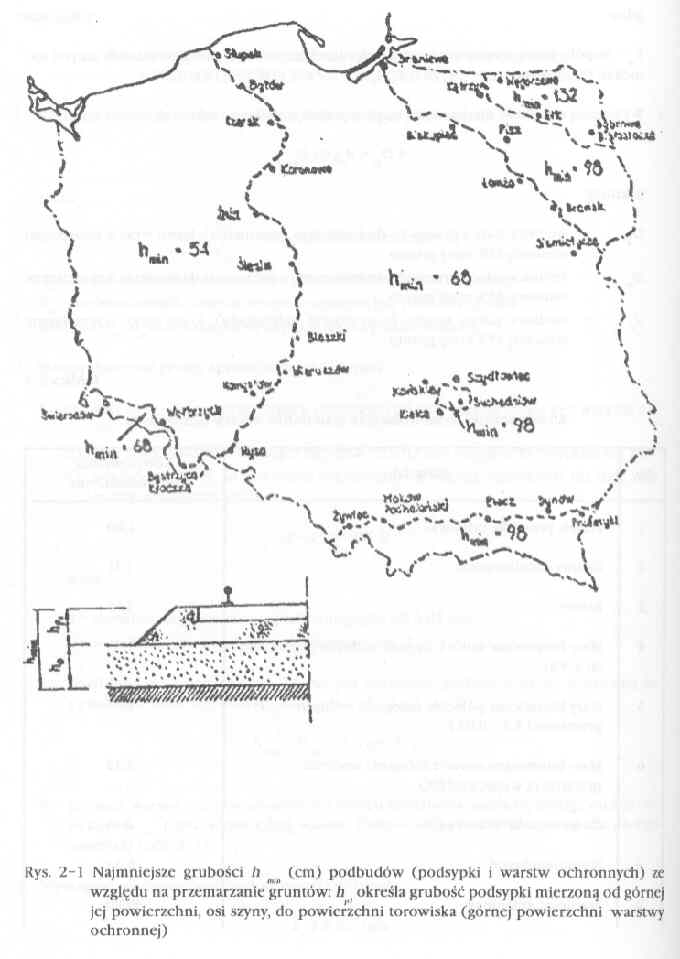

2)   Jeżeli kryterium podane w p. 2.1. nie jest spełnione, grubość warstwy ochronnej ho z piasku nie może być mniejsza niż

3)   Grubość warstw przeciwmrozowych z innych materiałów ustala się dzieląc otrzymany wymiar h i przez odpowiednią wartość równoważnika termoizolacyjnego dla danego materiału (tabl. 2-1)

3. Wymaganą wodoprzepuszczalność określa warunek:

gdzie:
k10 - współczynnik wodoprzepuszczalności określony metodą pompowania lub innymi metodami terenowymi

4. Wymaganą stabilność mechaniczną między warstwami określa zależność:

- średnica ziaren gruntu (o drobniejszym uziarnieniu), które wraz z mniejszymi stanowią 15% masy gruntu
- średnica ziaren gruntu (o drobniejszym uziarnieniu), które wraz z mniejszymi stanowią 85% masy gruntu
- średnica ziaren gruntu (o grubszym uziarnieniu), które wraz z mniejszymi stanowią 15% masy gruntu

Tablica 2-1 Równoważniki termoizolacyjne materiałów warstw ochronnych
