ŁĄCZENIE SZYN W TORZE KLASYCZNYM
Tablica 1
Wartości wymaganych luzów w stykach w [mm]
| Temperatura szyny [0 C] |
Szyny o długości [m] | |||||
| 6 | 12,5 | 15 | 18 | 25 | 30 | |
| -15 do -10 | 3 | 7 | 9 | 10 | 14 | 17 |
| -9 do -6 | 3 | 6 | 8 | 9 | 13 | 16 |
| -5 do 0 | 3 | 6 | 7 | 9 | 12 | 14 |
| 0 do 5 | 3 | 5 | 6 | 8 | 11 | 12 |
| 6 do 10 | 2 | 4 | 6 | 7 | 9 | 10 |
| 11 do 15 | 2 | 4 | 5 | 6 | 8 | 8 |
| 16 do 20 | 2 | 3 | 4 | 5 | 6 | 6 |
| 21 do 25 | 1 | 3 | 3 | 4 | 4 | 4 |
| 26 do 30 | 1 | 2 | 2 | 2 | 2 | 2 |
| 31 do 35 | 1 | 1 | 1 | 1 | 1 | 1 |
| 36 do 40 | 0 | 0 | 0 | 0 | 0 | 0 |

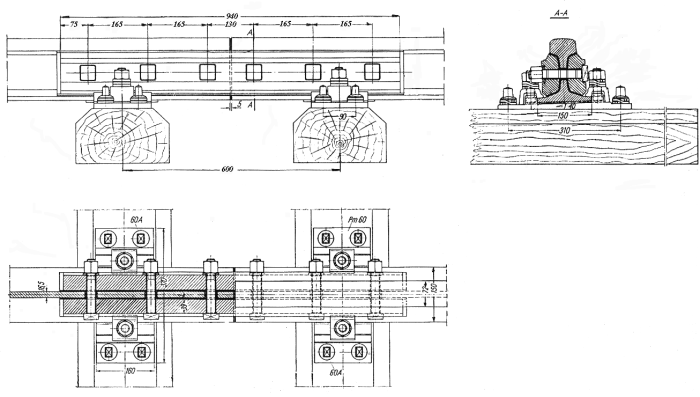

Rys. 1 Złącze szyn UIC60 wiszące

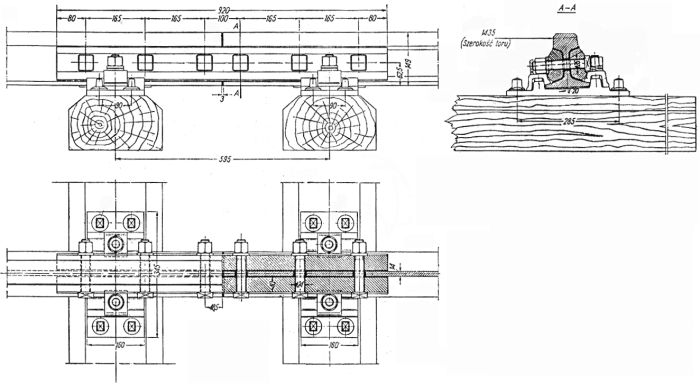

Rys. 2 Złącze szyn UIC60 podparte

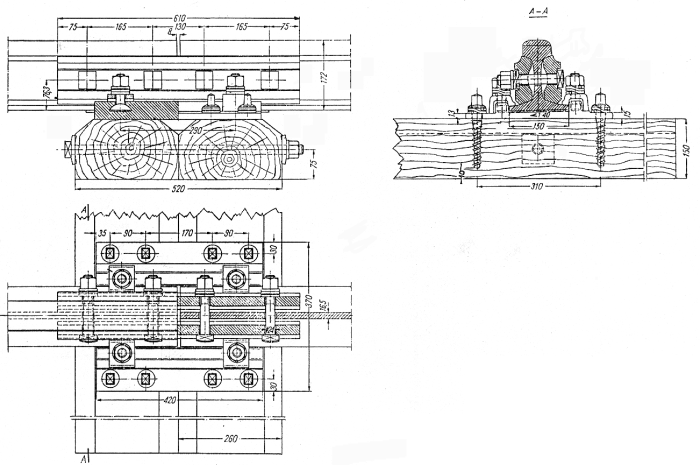

Rys. 3 Złącze szyn S49 wiszące
Rys. 4 Złącze szyn S49 podparte

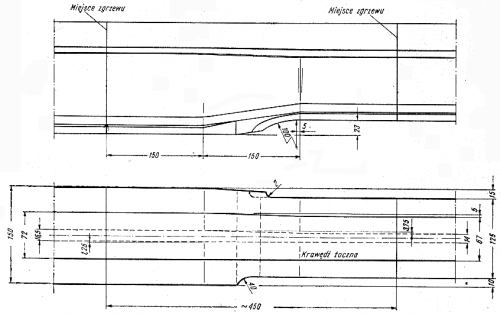

Rys. 5 Szyna przejściowa UIC60/S49
