Załącznik 9
TYPY SZYN CZĘŚCIEJ STOSOWANYCH W TORACH PKP

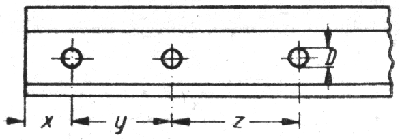

Typ szyny Masa jednostkowa [kg/m] Wysokość szyny [mm] Szerokość stopki [mm] Szerokość główki [mm] Grubość szyjki [mm] Odległość x [mm] Odległość y [mm] Odległość z [mm] Średnica otworów do śrub łubkowych [mm] Standardowe długości szyn [m]
UIC60 60,34 172 150 72 16,5 46 165 - 30 25
S49 49,32 149 125 67 14 46 165 - 30 15;25;30
S42 42,48 140 125 68 13 46 170 - 34 15;18;30
C 47,97 147 130 68 14 46 170 - 34 15;18;30
L 36,05 130 116 60 12 46 170 - 32 15;18
8a/b 41,00 138 110 72 14 a) 61
b) 61		 120
120		 -
165		 30 12;15
15a/c 45,05 144 110 72 14 a) 50,5
b) 50,5		 100
165		 230
-		 30 12;15
S45 45,25 142 125 67 14 46 165 - 30 15;18
S41 40,95 138 125 67 14 46 165 - 30 15;18
6d/e 33,40 134 105 58 11 d) 61
e) 61		 120
120		 -
150		 30 12;15
39a/b (IIa) 38,42 135 114 68 13 a) 56
b) 56		 110
155		 160
-		 25 10,67
38a/b (IIIa) 33,48 128 110 60 12 a) 56
b) 56		 110
155		 160
-		 25 12,80
Xa 53,65 125 110 58 12 49
49		 125
250		 125
-		 32 12,50
