1. Długość stycznej łuku zaokrąglającego załom profilu oraz strzałkę f łuku, czyli położenie środka łuku względem teoretycznego wierzchołka kąta (rys. 4.1, 4.2 i 4.3), oblicza się według wzorów:
|
|
gdzie:
t - długość stycznej [m]
R - promień łuku zaokrąglającego załom [m]
n = (i1-i2) - algebraiczna różnica pochyleń [%o]
2. Rzędne y łuku zaokrąglającego załom (rys. 4.4) oblicza się według wzoru przybliżonego:
 |
gdzie:
R - promień łuku [m]
x - przyjęta długość odciętej [m]
3. Długości stycznych t i strzałek f łuków zaokrąglających załom dla różnych promieni R są podane w tablicy 4.1.
4. Rzędne łuków zaokrąglających załom dla różnych promieni i przyjętych odciętych x są podane w tablicy 4.2
Tablica 4.1.
| Algebraiczna rożnica pochyleń n [%o] |
R = 10000 m | R = 5000 m | R = 2500 m | R = 2000 m | ||||
| t [m] | f [mm] | t [m] | f [mm] | t [m] | f [mm] | t [m] | f [mm] | |
| 2,5 | 12,5 | 8 | - | - | - | - | - | - |
| 3 | 15 | 11 | - | - | - | - | - | - |
| 3,5 | 17,5 | 15 | 8,75 | 8 | - | - | - | - |
| 4 | 20 | 20 | 10 | 10 | - | - | - | - |
| 4,5 | 22,5 | 25 | 11,25 | 13 | - | - | - | - |
| 5 | 25 | 31 | 12,5 | 16 | 6,25 | 8 | - | - |
| 5,5 | 27,5 | 38 | 13,75 | 19 | 6,875 | 9 | 5,5 | 8 |
| 6 | 30 | 45 | 15 | 23 | 7,5 | 11 | 6 | 9 |
| 6,5 | 32,5 | 53 | 16,25 | 26 | 8,125 | 13 | 6,5 | 11 |
| 7 | 35 | 61 | 17,5 | 31 | 8,75 | 15 | 7 | 12 |
| 8 | 40 | 80 | 20 | 40 | 10 | 20 | 8 | 16 |
| 9 | 45 | 101 | 22,5 | 51 | 11,25 | 25 | 9 | 20 |
| 10 | 50 | 125 | 25 | 63 | 12,5 | 31 | 10 | 25 |
| 11 | 55 | 151 | 27,5 | 76 | 13,75 | 38 | 11 | 30 |
| 12 | 60 | 180 | 30 | 90 | 15 | 45 | 12 | 36 |
| 13 | 65 | 211 | 32,5 | 106 | 16,25 | 53 | 13 | 42 |
| 14 | 70 | 245 | 35 | 123 | 17,5 | 61 | 14 | 49 |
| 15 | 75 | 281 | 37,5 | 141 | 18,75 | 70 | 15 | 56 |
| 16 | 80 | 320 | 40 | 160 | 20 | 80 | 16 | 64 |
| 17 | 85 | 361 | 42,5 | 181 | 21,25 | 90 | 17 | 72 |
| 18 | 90 | 405 | 45 | 203 | 22,5 | 101 | 18 | 81 |
| 19 | 95 | 451 | 47,5 | 226 | 23,75 | 113 | 19 | 90 |
| 20 | 100 | 500 | 50 | 250 | 25 | 125 | 20 | 100 |
| 21 | 105 | 551 | 52,5 | 276 | 26,25 | 138 | 21 | 110 |
| 22 | 110 | 605 | 55 | 303 | 27,5 | 151 | 22 | 121 |
| 23 | 115 | 661 | 57,5 | 331 | 28,75 | 165 | 23 | 132 |
| 24 | 120 | 720 | 60 | 360 | 30 | 180 | 24 | 144 |
| 25 | 125 | 781 | 62,5 | 391 | 31,25 | 195 | 25 | 156 |
| 26 | - | - | 65 | 423 | 32,5 | 211 | 26 | 169 |
| 27 | - | - | 67,5 | 456 | 33,75 | 228 | 27 | 182 |
| 28 | - | - | 70 | 490 | 35 | 245 | 28 | 196 |
| 29 | - | - | 72,5 | 526 | 36,25 | 263 | 29 | 210 |
| 30 | - | - | 75 | 563 | 37,5 | 281 | 30 | 225 |
| 31 | - | - | 77,5 | 601 | 38,75 | 300 | 31 | 240 |
| 32 | - | - | 80 | 640 | 40 | 320 | 32 | 256 |
| 33 | - | - | 82,5 | 681 | 41,25 | 340 | 33 | 272 |
| 34 | - | - | 85 | 723 | 42,5 | 361 | 34 | 289 |
| 35 | - | - | 87,5 | 766 | 43,75 | 383 | 35 | 306 |
| 36 | - | - | 90 | 810 | 45 | 405 | 36 | 324 |
| 37 | - | - | 92,5 | 856 | 46,25 | 428 | 37 | 342 |
| 38 | - | - | 95 | 903 | 47,5 | 451 | 38 | 361 |
| 39 | - | - | 97,5 | 951 | 48,75 | 475 | 39 | 380 |
| 40 | - | - | 100 | 1000 | 50 | 500 | 40 | 400 |
Tablica 4.2.
| Odcięta x | 10 000 | 5 000 | 2 500 | 2 000 |
| Rzędna y [mm] | ||||
| 5 | 1 | 2 | 5 | 6 |
| 10 | 5 | 10 | 20 | 25 |
| 15 | 11 | 25 | 45 | 56 |
| 20 | 20 | 40 | 80 | 100 |
| 25 | 31 | 62 | 125 | 156 |
| 30 | 45 | 90 | 180 | 225 |
| 35 | 61 | 122 | 245 | 306 |
| 40 | 80 | 160 | 320 | 400 |
| 45 | 101 | 202 | 405 | - |
| 50 | 125 | 250 | 500 | - |
| 55 | 151 | 302 | - | - |
| 60 | 180 | 360 | - | - |
| 65 | 211 | 422 | - | - |
| 70 | 245 | 490 | - | - |
| 75 | 281 | 562 | - | - |
| 80 | 320 | 640 | - | - |
| 85 | 361 | 722 | - | - |
| 90 | 405 | 810 | - | - |
| 95 | 451 | 902 | - | - |
| 100 | 500 | 1000 | - | - |
| 105 | 551 | - | - | - |
| 110 | 605 | - | - | - |
| 115 | 661 | - | - | - |
| 120 | 720 | - | - | - |
| 125 | 781 | - | - | - |
Wartości niezacieniowane odnoszą się do przypadków, gdy zaokrąglenie profilu podłużnego może być wykonane w samej podsypce; wartości zacieniowane - gdy zaokrąglenie powinno byc wykonane w podtorzu.

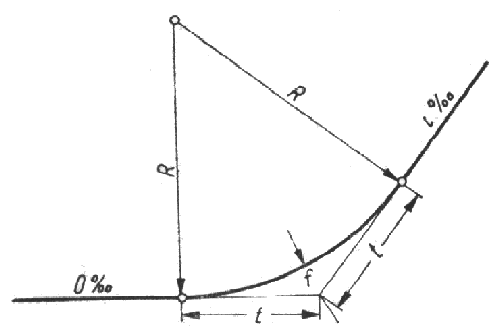

rys.4.1

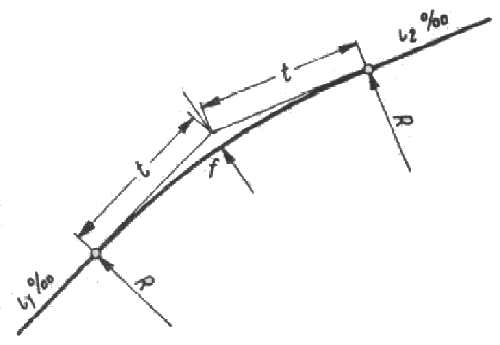

rys.4.2.
rys.4.3.

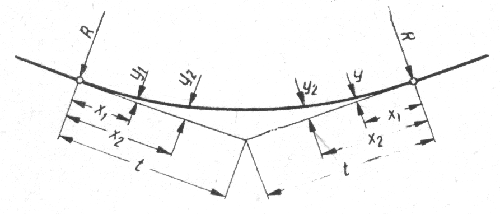

rys.4.4
