Załącznik 38
ZASADY WYZNACZANIA PUNKTÓW STAŁYCH I POMIARÓW PRZEMIESZCZEŃ TORU BEZSTYKOWEGO

1. Praktyczna metoda określania naprężeń osiowych w tokach toru bezstykowego polega na określeniu zmian odległości między charakterystycznymi znakami (punktami) na szynach.
Zmiany stanu naprężeń w tokach szyn na długości analizowanego odcinka można określić z zależności:

Gdzie:
- Zmiana naprężeń
E - moduł sprężystości Yunga (stali szynowej)
l - pierwotna odległość miedzy znakami
- zmiana odległości miedzy znakami

2. Pomiar podłużnych przemieszczeń toków powinien być wykonywany w odniesieniu do odpowiednio ustalonych punktów stałych. Za punkty odniesienia, zwane dalej punktami stałymi należy przyjmować:
- punkty usytuowane na elementach urządzeń stałych linii (słupy trakcyjne, budynki, obiekty inżynierskie, itp.),
- odpowiednio przygotowane znaki charakterystyczne (regulacji osi toru, wbetonowane odcinki szyn itp.);

3. Punkty stale powinny być usytuowane po obu stronach toru

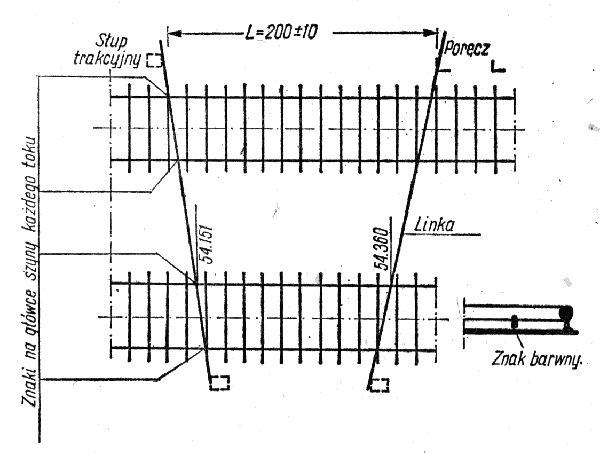

(torów) co 200 +- 10 m poza skrajnią budowli, z uwzględnianiem możliwości pracy maszyn torowych. Sposób oznakowania punktów stałych do pomiarów przemieszczeń toków toru bezstykowego pokazano na rys. 38.1.

Rys. 38.1.

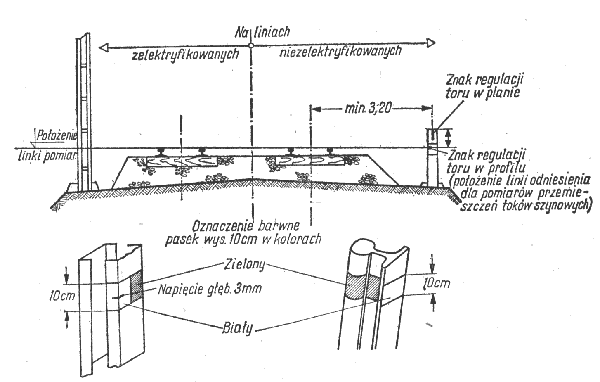

4. Po ostatecznym przytwierdzeniu toków toru bezstykowego, w miejscu teoretycznego punktu przecięcia zewnętrznej krawędzi główki szyny i drutu (linki pomiarowej) rozciągniętego miedzy punktami stałymi należy wykonać znak punktakiem na bocznej zewnętrznej powierzchni główki szyny (rys. 38.2)
Znak ten określa położenie toków w chwili przytwierdzenia, w stosunku do, punktów odniesienia po obu stronach toru (torów).

Rys. 38.2.

5. Po wykonaniu prac powodujących zmianę stanu naprężeń
W torach bezstykowych należy usunąć istniejący znak (punkt)
na szynie oraz wykonać nowy po ostatecznym przytwierdzeniu toku, zgodnie z pkt. 4.

6. W celu określenia prawidłowości geometrycznego położenia
toru bezstykowego w lukach o promieniu 800 m i mniejszym
należy wykonywać uzupełniające pomiary przemieszczeń poprzecznych toru (w tym również na długości przylegających krzywych przejściowych).
Pomiary te polegają na określeniu odległości między punktami stałymi i punktami na szynie (rys. 38.3).

Rys. 38.3.

7. Terminy wykonania pomiarów przemieszczeń toków toru bezstykowego, zasady ich rejestracji oraz metoda określania korekty temperatury przytwierdzenia są zawarte w Tymczasowych wytycznych eksploatacji torów bezstykowych.

8. Podstawę do określania potrzeby, terminu i zakresu regulacji
naprężeń powinna stanowić znajomość aktualnej (skorygowanej) wartości temperatury przytwierdzenia szyn toru bezstykowego.
