Rys.13.1 Szyny klasy I, kategorii N, odmiany K, z dwustronnie nawierconymi otworami długości normalnych dla S42 i S49 - 30 i 25m, dla UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny. |
 |
Rys.13.2 Szyny klasy I, kategorii N, odmiany K, z jednostronnie nawierconymi otworami długości normalnych dla S42 i S49 - 30 i 25m, dla UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny. |
 |
Rys.13.3 Szyny klasy I, kategorii N, odmiany K, z dwustronnie nawierconymi otworami skrócone. Trzy ostatnie cyfry wymiaru długości [mm] są podane (wybite) na czole szyny. Przykład: szyny S42 i S49: 955, 910, 865 lub 820 |
 |
Rys.13.4 Szyny klasy I, kategorii N, odmiany K, z dwustronnie nawierconymi otworami, w poddługościach: dla szyn typu S42, S49 w zakresie 10-24m i 26-29m i dla typu UIC60 w zakresie 10-22m |
 |
Rys.13.5 Szyny klasy I, kategorii N, odmiany K, z jednostronnie nawierconymi otworami, w poddługościach dobierane parami w zakresach: dla szyn typu S42, S49 i UIC60 - 10-15m dla zgrzewania w odcinki 25m oraz typu S42 i S49 - 10-20m do zgrzewania w odcinki 30m. Długość [m] jest podana (wybita) na czole szyny |
 |
Rys.13.6 Szyny typu S42, S49 i UIC60 klasy II, kategorii N, odmiany K są znakowane podobnie jak szyny klasy I lecz kolorem zielonym.Przykład: szyna klasy II z dwustronnie nawierconymi otworami długości normalnych. |
 |
Rys.13.7 Szyny klasy I, kategorii N, odmiany S, długości normalnych dla szyn typu S42 i S49 - 30, 27.5 i 25m i typu UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny |
 |
Rys.13.8 Szyny klasy I, kategorii N, odmiany S, w poddługościach: dla szyn typu S42 i S49 w zakresie 10-24m i 26-29m i dla typu UIC60 - w zakresie 10-20m. |
 |
Rys.13.9 Szyny typu S42, S49 i UIC60 klasy II, kategorii N, odmiany S są znakowane podobnie jak szyny klasy I lecz kolorem zielonym.Przykład: szyna klasy II, kategorii N, odmiany S, w poddługościach |
 |
Rys.13.10 Szyny klasy I, kategorii N, dowolnych długości, z wadami do wycięcia, przeznaczone do budowy rozjazdów typu S42 w KZN Bieżanów oraz z szyn typu S49 i UIC60 w hucie im. Gen. K. Świerczewskiego w Zawadzkiem |
 |
Rys.13.11 Szyny klasy I, kategorii N, dowolnych długości, z wadami do wycięcia, przeznaczone do budowy rozjazdów typu S42 i S49 w KZN Bydgoszcz i w innych zakładach |
 |
Rys.13.12 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany K, z dwustronnie nawierconymi otworami długości normalnych dla S49 - 30 i 25m, dla UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny. |
 |
Rys.13.13 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany K, z jednostronnie nawierconymi otworami długości normalnych dla S49 - 30 i 25m, dla UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny. |
 |
Rys.13.14 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany K, z dwustronnie nawierconymi otworami skrócone. Trzy ostatnie cyfry wymiaru długości [mm] są podane (wybite) na czole szyny. Przykład: szyny S49: 955, 910, 865 lub 820 |
 |
Rys.13.15 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany K, z dwustronnie nawierconymi otworami, w poddługościach: dla szyn typu S49 w zakresie 10-24m i 26-29m i dla typu UIC60 w zakresie 10-22m |
 |
Rys.13.16 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany K, z jednostronnie nawierconymi otworami, w poddługościach dobierane parami w zakresach: dla szyn typu S49 i UIC60 - 10-15m dla zgrzewania w odcinki 25m oraz typu S49 - 10-20m do zgrzewania w odcinki 30m. Długość [m] jest podana (wybita) na czole szyny |
 |
Rys.13.17 Szyny typu S49 i UIC60 klasy II, kategorii T ze stali St90PA, odmiany K są znakowane podobnie jak szyny klasy I lecz kolorem zielonym.Przykład: szyna klasy II z dwustronnie nawierconymi otworami długości normalnych. |
 |
Rys.13.18 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PB, odmiany K są znakowane podobnie jak szyny ze stali St90PA, z dodatkowym paskiem czerwonym na szyjce. Przykład: Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PB, z dwustronnie nawierconymi otworami długości normalnych. |
 |
Rys.13.19 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany S, długości normalnych dla szyn typu S49 - 30, 27.5 i 25m i typu UIC60 - 25, 24 i 23m. Długość [m] jest podana (wybita) na czole szyny |
 |
Rys.13.20 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, odmiany S, w poddługościach: dla szyn typu S42 i S49 w zakresie 10-24m i 26-29m i dla typu UIC60 - w zakresie 10-20m |
 |
Rys.13.21 Szyny typu S49 i UIC60 klasy II, kategorii T ze stali St90PA, odmiany S są znakowane podobnie jak szyny klasy I lecz kolorem zielonym.Przykład: szyna klasy II, kategorii N, odmiany S, w poddługościach |
 |
Rys.13.22 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, dowolnych długości, z wadami do wycięcia, przeznaczone do budowy rozjazdów w hucie im. Gen. K. Świerczewskiego w Zawadzkiem |
 |
Rys.13.23 Szyny typu S49 i UIC60, klasy I, kategorii T ze stali St90PA, dowolnych długości, z wadami do wycięcia, przeznaczone do budowy rozjazdów w innych zakładach |
 |

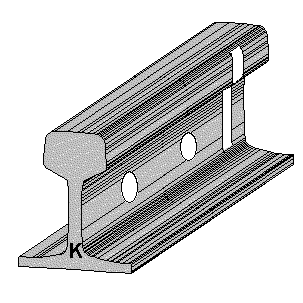

Rys.13.24 Przykład znakowania szyn typu S49 i UIC60, klasy I, odmiany S ze stali St90PB, w poddługościach |
 |

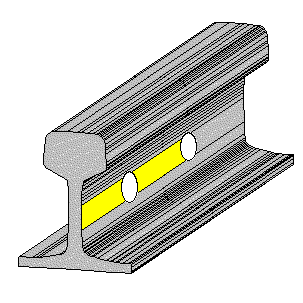

Rys.13.25 Szyny przeznaczone do badań znakuje się - oprócz podanych sposobów - czerwonym kwadratem zamiast - na przykład - pierścienia białego. |
 |

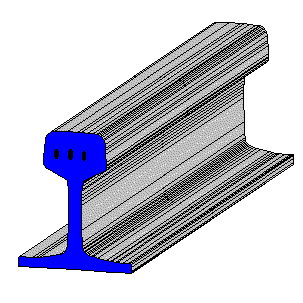

Rys.13.26 Szyny przeznaczone dla odbiorców spoza resortu Ministerstwa Komunikacji |
